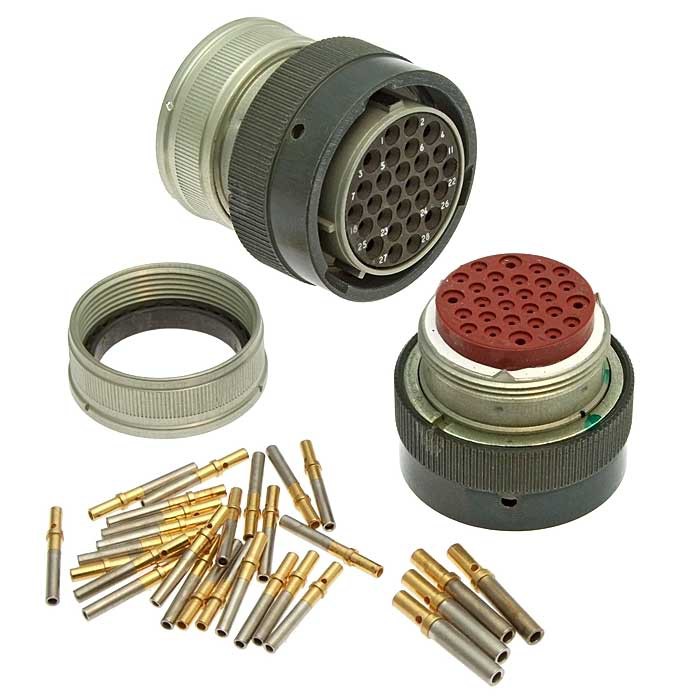

СНЦ23-61/36Р-6-В

Соединитель СНЦ23-61/36Р-6-В представляет собой цилиндрический многопозиционный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

• Количество контактов : 61.

• Условный размер корпуса : 36.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 6 — кабельная часть с прямым кожухом.

• Токовая нагрузка : Рабочая на контакт — 6 А, максимальная на контакт — 12 А.

• Покрытие контактов : Золото.

• Монтаж проводов : Обжимкой.

• Рабочая температура : От -60 до +155°C.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Сочленение : Байонетное.

• Поляризация : Пятишпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

Применение

Соединители СНЦ23-61/36Р-6-В используются для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения, где требуется высокая надежность и всеклиматическое исполнение. Они подходят для соединения и разъединения электрических цепей в различных условиях эксплуатации.

Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.
