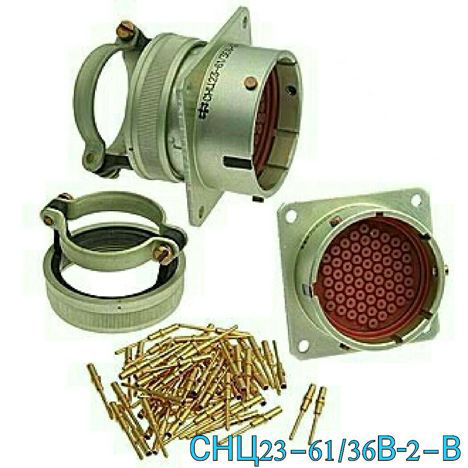

Соединитель СНЦ23-61/36В-6-Б-В представляет собой цилиндрический многопозиционный разъем с локальной защитой контактов. Он предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Соединители этого типа используются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.241ТУ.

Технические характеристики

• Тип соединителя: СНЦ23

• Количество контактов: 61

• Условный размер корпуса: 36

• Вид корпуса: Вилка (В)

• Конструктивное исполнение: Кабельная часть с прямым кожухом (6)

• Покрытие контактов: Золото

• Сочленение: Байонетное

• Поляризация корпуса: Пятишпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе

• Угловое положение изолятора: Угловое (Б)

• Климатическое исполнение: Всеклиматическое (В)

Применение

Соединители СНЦ23-61/36В-6-Б-В широко используются в различных электро-, радио- и контрольно-измерительных приборах. Они состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Розетки СНЦ23 могут сочленяться с вилками СНЦ27, СНЦ28, СНЦ29.

Эти соединители обеспечивают надежное и безопасное подключение электрических цепей в различных условиях эксплуатации.
