СНЦ23-61/36В-6-В

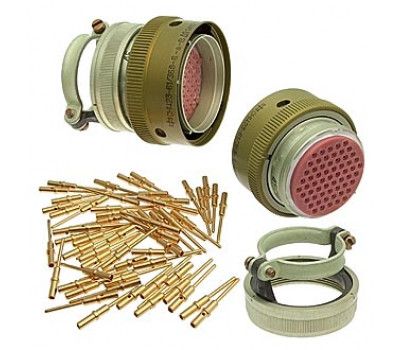

СНЦ23-61/36В-6-В — это тип цилиндрического многопозиционного соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

• Тип сочленения : Байонетное.

• Монтаж проводов : Обжимкой.

• Покрытие контактов : Золото.

• Количество контактов : 61.

• Условный размер корпуса : 36.

• Вид корпуса : В — вилка.

• Конструктивное исполнение : Кабельная часть с прямым кожухом (6).

• Рабочая температура : От -60 до +200°C.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

Применение

Соединители СНЦ23-61/36В-6-В широко используются в электро-, радио- и контрольно-измерительных приборах, а также в ответственных узлах автоматических систем, где требуется максимальная надежность. Они подходят для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.241ТУ.

Конструктивные особенности

• Поляризация корпуса : Пятишпоночная.

• Установка изолятора : Многопозиционная.

• Сочленение с другими разъемами : Розетки СНЦ23 могут сочленяться с вилками СНЦ27, СНЦ28, СНЦ29.
