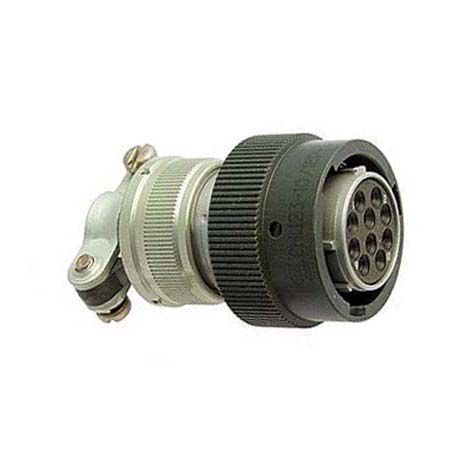

СНЦ23-7/18Р-2-В

СНЦ23-7/18Р-2-В — это приборная розетка с прямым кожухом, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Розетка имеет всеклиматическое исполнение, что позволяет ей работать в широком диапазоне температур от -60°C до +155°C.

Основные характеристики:

• Тип соединителя: СНЦ23

• Количество контактов: 7

• Условный размер корпуса: 18

• Конструктивное исполнение: Приборная розетка с прямым кожухом

• Вид сочленения: Байонетное

• Покрытие контактов: Золото

• Монтаж проводов: Обжимкой

• Поляризация корпуса: Многошпоночная

• Установка изолятора: Многопозиционная.

Технические параметры:

• Токовая нагрузка: Рабочая на контакт — 6 А, максимальная на контакт — 12 А.

• Максимальное рабочее напряжение: 700 В.

• Диаметр контактов: 1,5 мм.

• Сопротивление контактов: Не более 2,5 мОм.

• Сопротивление изоляции: Не менее 5000 МОм.

• Минимальная наработка: 1000 часов.

• Количество сочленений-расчленений: 500.

Условия эксплуатации:

• Температурный диапазон: От -60°C до +155°C.

• Вибрация: Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, ускорение 400 м/с?.

• Механический удар: Многократный с ускорением 1500 м/с?, одиночный с ускорением 5000 м/с?.

Эти соединители широко используются в радиоэлектронной аппаратуре специального и общего назначения для соединения и разъединения электрических цепей.
