СНЦ23-7/18В-13-А-В

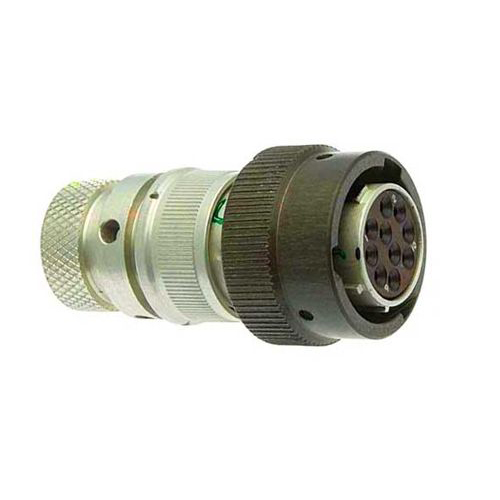

Соединитель СНЦ23-7/18В-13-А-В представляет собой цилиндрический многопозиционный электрический соединитель с локальной защитой контактов. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Соединитель используется для внутреннего монтажа и имеет всеклиматическое исполнение в соответствии с техническими условиями ГЕ0.364.241ТУ.

Основные характеристики:

• Тип соединителя : Цилиндрический, многопозиционный.

• Количество контактов : 7.

• Условный размер корпуса : 18.

• Конструктивное исполнение : Кабельная часть с обоймой под термоусаживаемые трубки (13).

• Угловое положение изолятора : Угловое (А).

• Климатическое исполнение : Всеклиматическое (В).

• Вид сочленения : Байонетный.

• Поляризация : Многошпоночная поляризация корпуса и многопозиционная установка изолятора.

Применение:

Соединители СНЦ23-7/18В-13-А-В широко используются в различных электро-, радио- и контрольно-измерительных приборах для соединения и разъединения электрических цепей. Они состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.
