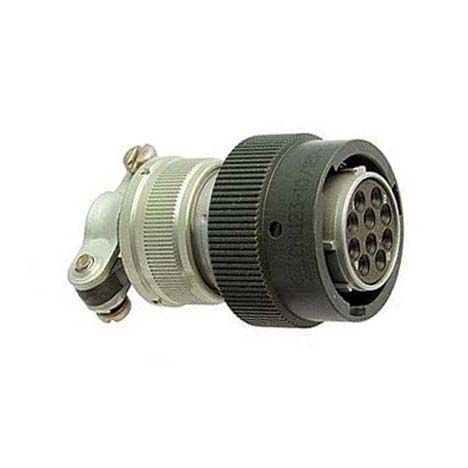

СНЦ23-7/22Р-6-Б-В

СНЦ23-7/22Р-6-Б-В — это тип цилиндрического электрического соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Эти соединители используются для внутреннего монтажа и имеют всеклиматическое исполнение, что позволяет им работать в различных условиях окружающей среды.

Основные характеристики:

• Тип соединителя: СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов: 7.

• Условный размер корпуса: 22.

• Конструктивное исполнение: Кабельная часть с прямым кожухом (исполнение 6).

• Покрытие контактов: Золото.

• Сочленение: Байонетное.

• Поляризация: Пятишпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

Применение:

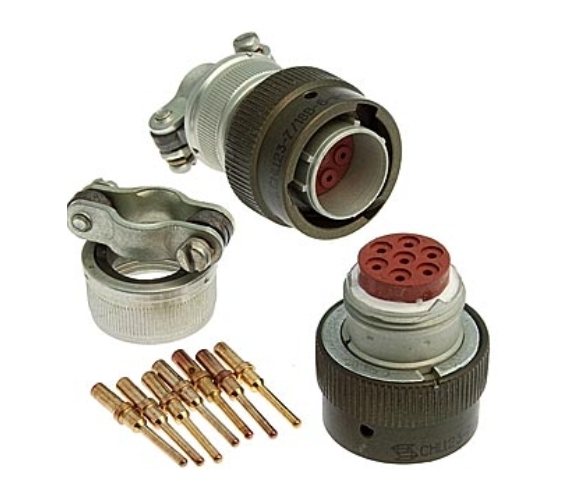

Соединители СНЦ23-7/22Р-6-Б-В широко используются в радиоэлектронной аппаратуре специального и общего назначения для соединения и разъединения электрических цепей. Они состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Розетки СНЦ23 могут сочленяться с вилками других серий, таких как СНЦ27, СНЦ28 и СНЦ29.

Расшифровка обозначения:

• СНЦ23 — тип соединителя.

• 7 — количество контактов.

• 22 — условный размер корпуса.

• Р — вид корпуса (В — вилка, Р — розетка).

• 6 — конструктивное исполнение (кабельная часть с прямым кожухом).

• б — угловое положение изолятора в корпусе вилки (при нормальном положении не указывается).

• В — всеклиматическое исполнение.
