СНЦ23Л-7/18Р-6-А-В

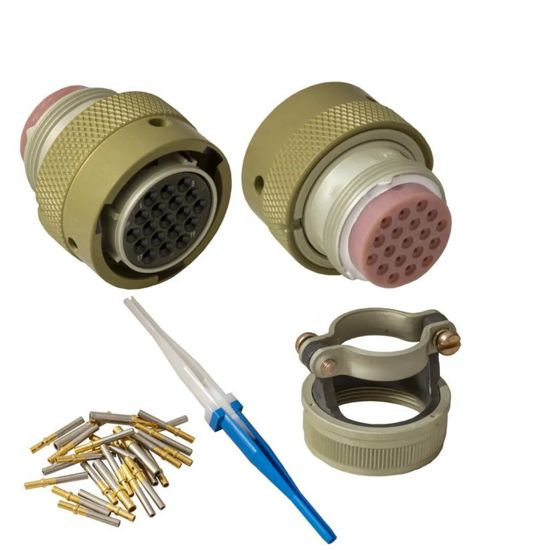

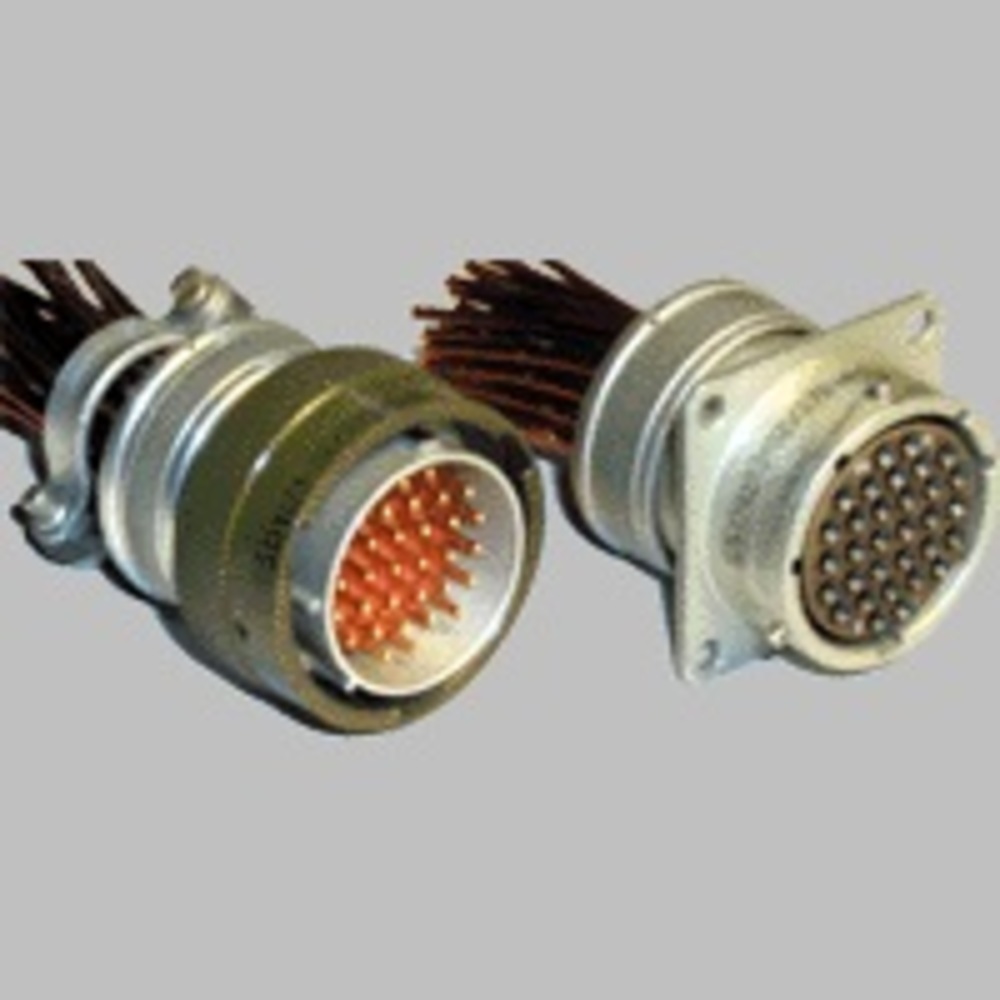

СНЦ23Л-7/18Р-6-А-В — это цилиндрическая низкочастотная многопозиционная розетка, предназначенная для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Она относится к типу соединителей СНЦ23, которые взаимосочленяемы с переходниками ОНЦ-БГ-3.

Технические характеристики:

• Количество контактов: 7.

• Условный размер корпуса: 18.

• Тип розетки: Р (розетка).

• Кабельная часть: Прямой кожух (6).

• Угол поворота изолятора: а (первый вариант).

• Климатическое исполнение: Всеклиматическое (В).

• Сопротивление контактов: В зависимости от диаметра контакта, сопротивление может быть не более 4,0 мОм для контактов диаметром 1,0 мм, не более 2,5 мОм для контактов диаметром 1,5 мм, и не более 1,6 мОм для контактов диаметром 2,0 мм.

• Рабочий ток на каждый контакт: Зависит от схемы расположения контактов, но для контактов диаметром 1,5 мм может достигать до 20 А.

• Максимальное рабочее напряжение: Для некоторых моделей СНЦ23Л может составлять 500 В или 700 В, в зависимости от конкретной конфигурации.

Условия эксплуатации:

• Температурный диапазон: От -60°C до +155°C для контактов с золотым покрытием.

• Влажность: До 100% при температуре +35°C с конденсацией влаги.

• Вибрация: Диапазон частот от 1 Гц до 5000 Гц с ускорением 400 м/с?.
