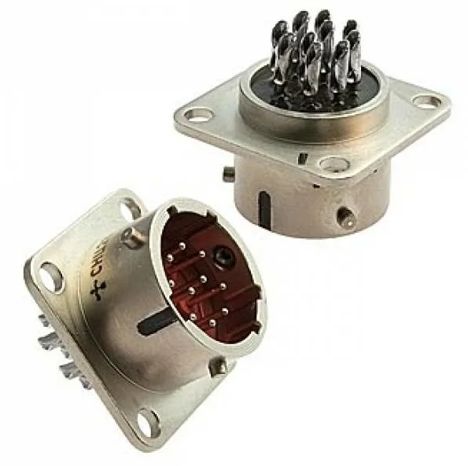

СНЦ28-10/18В-1-В

СНЦ28-10/18В-1-В — это тип цилиндрического низкочастотного соединителя, предназначенного для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.

Технические характеристики

• Тип соединителя : Цилиндрический низкочастотный.

• Количество контактов : 10.

• Условный размер корпуса : 18.

• Вид соединителя : Вилка.

• Конструктивное исполнение : Приборная вилка без кожуха.

• Климатическое исполнение : Всеклиматическое.

• Максимальная токовая нагрузка :

  • Рабочая на контакт: 3 А.

  • Максимальная на контакт: 6 А.

• Максимальное рабочее напряжение : 700 В.

• Сопротивление контактов : Не более 15 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Диаметр контактов : 1 мм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

• Габаритные размеры : 23,6?25,9?25,9 мм.

Условия эксплуатации

• Температура окружающего воздуха : От -60° С до +155° С.

• Атмосферное пониженное рабочее давление : 1,3·10^-10 Па (10^-12 мм рт. ст.).

• Синусоидальная вибрация :

  • Диапазон частот: От 1 Гц до 5000 Гц.

  • Амплитуда ускорения: 400 м/с^2.

• Механический удар :

  • Одиночного действия: 15 000 м/с^2.

  • Многократного действия: 1500 м/с^2.

Соединители СНЦ28-10/18В-1-В устойчивы к воздействию специальных факторов и используются в различных видах радиоэлектронной аппаратуры. Сочленение с розетками происходит байонетным способом.
