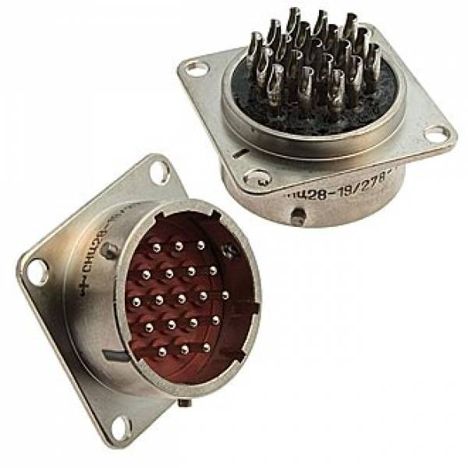

СНЦ28-19/27В-1-Б-В — это тип цилиндрического байонетного соединителя, предназначенного для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В. Эти соединители изготавливаются в герметичном исполнении без кожуха и используются для внутреннего монтажа в электро-, радио- и контрольно-измерительных приборах.

Технические характеристики

• Тип соединителя : СНЦ28.

• Количество контактов : 19.

• Условный размер корпуса : 27.

• Вид корпуса : Вилка (В).

• Конструктивное исполнение : Приборная вилка без кожуха (1).

• Положение изолятора : Угловое положение обозначается буквами а, б, в, г; в данном случае — б.

• Всеклиматическое исполнение : В.

Применение и особенности

• Сочленение : Байонетное, с розетками серии СНЦ23.

• Покрытие контактов : Никель.

• Монтаж проводов : Пайкой.

• Максимальная токовая нагрузка на контакт : Зависит от диаметра контакта (от 6 А до 18 А).

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : До 500.

• Минимальная наработка : 1000 часов.

Эти соединители обеспечивают надежную работу в различных климатических условиях и применяются в различных электронных устройствах.
