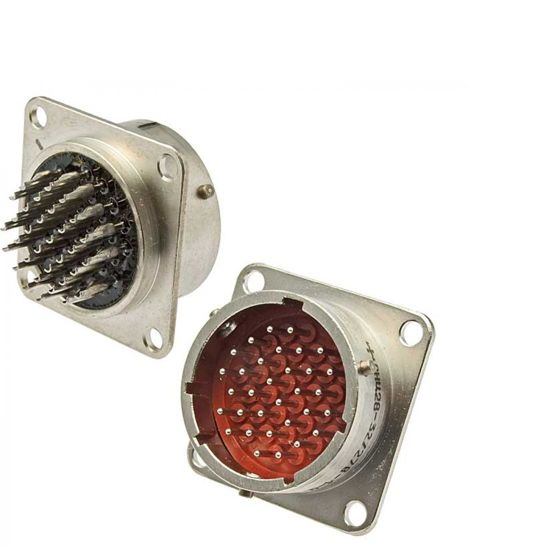

СНЦ28-28/27В-1-В

СНЦ28-28/27В-1-В — это цилиндрический, малогабаритный, низкочастотный соединитель (вилка) предназначенный для внутреннего монтажа в электрических цепях. Он используется для работы с постоянным, переменным (частотой до 3 МГц) и импульсным током при напряжении до 700 В (амплитудное значение).

Основные характеристики:

• Тип соединителя : СНЦ28.

• Количество контактов : 28.

• Условный размер корпуса : 27.

• Вид соединителя : Вилка.

• Конструктивное исполнение : Приборная вилка без кожуха.

• Климатическое исполнение : Всеклиматическое.

Технические параметры:

• Максимальное рабочее напряжение : До 700 В.

• Максимальный ток на контакт : В зависимости от диаметра контакта (1 мм, 1,5 мм или 2 мм) может достигать от 6 А до 18 А.

• Сопротивление контактов : Не более 15 мОм, 10 мОм или 8 мОм для разных диаметров контактов.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Температурный диапазон : От -60 до +155°С.

• Сочленение : Байонетное.

• Поляризация корпуса : Многошпоночная.

• Покрытие контактов : Никель.

• Монтаж проводов : Пайкой.

Применение:

Соединители СНЦ28-28/27В-1-В используются в радиоэлектронной аппаратуре общего и специального назначения для соединения и разъединения электрических цепей. Они сочленяются с розетками СНЦ23.
