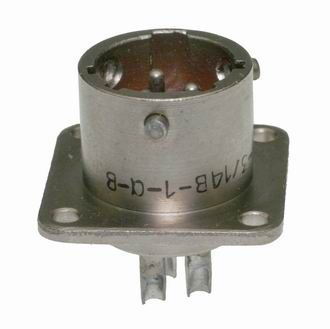

СНЦ28-3/14В-1-А-В

СНЦ28-3/14В-1-А-В — это тип цилиндрического байонетного соединителя, предназначенного для использования в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Он работает при напряжении до 700 В (амплитудное значение). Соединитель изготавливается в герметичном исполнении без кожуха и используется для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения.

Основные характеристики:

• Тип соединителя: СНЦ28

• Количество контактов: 3

• Условный размер корпуса: 14

• Вид: Вилка

• Конструктивное исполнение: Приборная вилка без кожуха

• Угловое положение изолятора: А (при нормальном положении изолятора буквенный индекс не проставляется)

• Климатическое исполнение: Всеклиматическое

Технические особенности:

• Сочленение: Байонетное

• Поляризация корпуса: Многошпоночная

• Установка изолятора: Многопозиционная

• Покрытие контактов: Никель

• Монтаж проводов: Пайкой

• Максимальная токовая нагрузка на контакт: До 15 А

• Сопротивление изоляции: Не менее 5000 МОм

• Рабочая температура: От -60 до +155°C

• Количество сочленений-расчленений: 500

• Минимальная наработка: 1000 часов

Эти соединители используются в сочетании с розетками СНЦ23 и предназначены для надежного и герметичного соединения в различных электронных устройствах.
