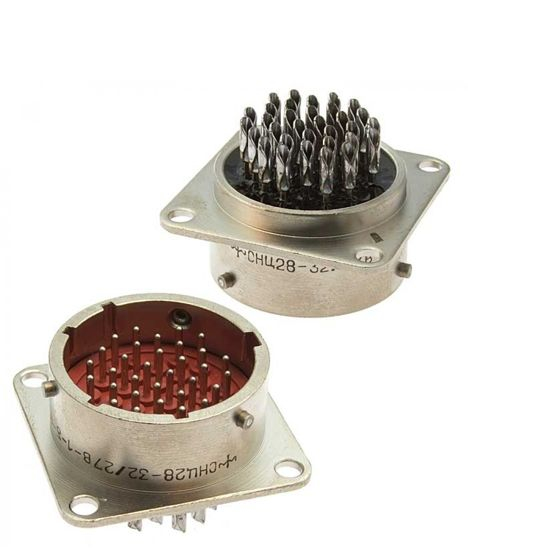

СНЦ28-32/27В-1-В

СНЦ28-32/27В-1-В — это тип цилиндрических малогабаритных низкочастотных соединителей (вилок) для внутреннего монтажа. Они предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В (амплитудное значение).

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, герметичный.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 27 мм.

• Количество контактов : 32.

• Диаметр контактов : Обычно 1,0 мм, но могут быть и другие размеры (1,5 мм, 2,0 мм).

• Сопротивление контактов : Не более 15 мОм для контактов диаметром 1,0 мм, 10 мОм для 1,5 мм и 8 мОм для 2,0 мм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Максимальная токовая нагрузка : Зависит от диаметра контакта, например, 6 А для контактов диаметром 1,0 мм.

• Тип сочленения : Байонетный.

• Покрытие контактов : Никель.

• Способ монтажа проводов : Пайкой.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : Не менее 15 лет.

Эти соединители используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Они имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе, что защищает от несанкционированного сочленения.
