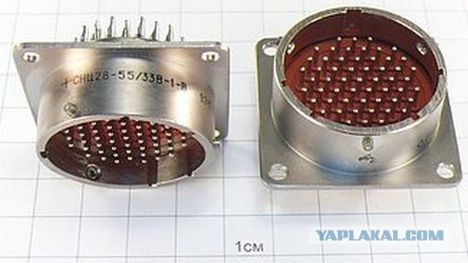

СНЦ28-61/36В-1-Б-В — это тип цилиндрического байонетного соединителя, который относится к серии СНЦ28. Эти соединители предназначены для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В.

Технические характеристики

• Тип соединителя : СНЦ28.

• Количество контактов : 61.

• Условный размер корпуса : 36 мм.

• Тип изделия : Вилка (В).

• Конструктивное исполнение : 1 — приборная вилка без кожуха.

• Угловое положение изолятора : Б (может быть: а, б, в, г).

• Всеклиматическое исполнение : В.

Применение и особенности

• Применение : Используются в различных электро-, радио- и контрольно-измерительных приборах.

• Сочленение : Байонетное, с розетками серии СНЦ23.

• Покрытие контактов : Никель.

• Монтаж проводов : Пайкой.

• Исполнение : Герметичное, без кожуха, для внутреннего монтажа во всеклиматическом исполнении.

Эксплуатационные характеристики

• Максимальная токовая нагрузка на контакт : Зависит от диаметра контакта — от 6 А до 18 А.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : До 500 раз.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.
