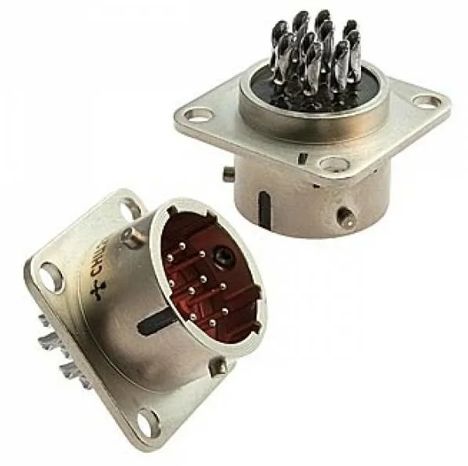

СНЦ28-7/18В-1-Б-В

СНЦ28-7/18В-1-Б-В — это тип цилиндрического низкочастотного соединителя, предназначенного для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Этот соединитель имеет максимальное рабочее напряжение до 700 В (амплитудное значение) и рассчитан на работу в широком диапазоне температур от -60 до +155°C.

Основные характеристики:

• Тип соединителя: СНЦ28 — цилиндрический, низкочастотный.

• Количество контактов: 7.

• Условный размер корпуса: 18 мм.

• Вид корпуса: Вилка (В).

• Конструктивное исполнение: Приборная вилка без кожуха (1).

• Угловое положение изолятора: Б (буква указывает на угловое положение изолятора в корпусе вилки).

• Климатическое исполнение: Всеклиматическое (В).

Технические характеристики:

• Максимальная токовая нагрузка на контакт: В зависимости от диаметра контакта — от 6 до 18 А.

• Сопротивление контактов: Не более 15 мОм для контактов диаметром 1 мм, 10 мОм для 1,5 мм и 8 мОм для 2 мм.

• Сопротивление изоляции: Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Применение:

Соединители СНЦ28 используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Они имеют байонетное сочленение и изготавливаются для внутреннего монтажа. Контакты покрыты никелем, а монтаж проводов осуществляется пайкой. Вилки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что защищает от несанкционированного сочленения.
