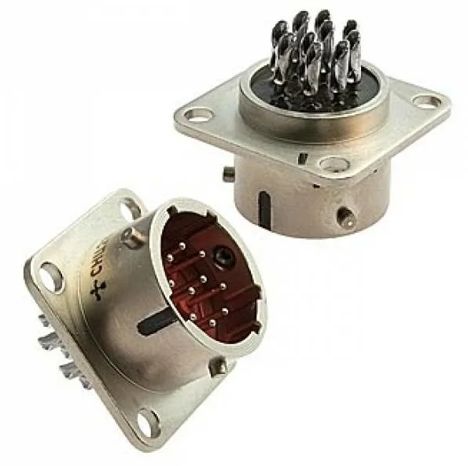

СНЦ28-7/18В-1-В

СНЦ28-7/18В-1-В — это цилиндрический, низкочастотный, герметичный соединитель, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения. Он используется для соединения и разъединения электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В (амплитудное значение).

Технические характеристики:

• Тип соединителя : СНЦ28.

• Количество контактов : 7.

• Условный размер корпуса : 18.

• Вид соединителя : Вилка.

• Конструктивное исполнение : Приборная вилка без кожуха.

• Климатическое исполнение : Всеклиматическое.

Электрические характеристики:

• Рабочая токовая нагрузка на контакт : 6 А.

• Максимальная токовая нагрузка на контакт : 12 А.

• Максимальное рабочее напряжение : 700 В.

• Сопротивление контактов : Не более 10 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

Механические характеристики:

• Сочленение : Байонетное.

• Покрытие контактов : Никель.

• Монтаж проводов : Пайкой.

• Поляризация корпуса : Многошпоночная.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : Не менее 15 лет.

Условия эксплуатации:

• Температура окружающего воздуха : От -60° С до +155° С.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, ускорение 400 м/с?.

• Ускорение одиночного действия : 10 000 м/с?, многократного действия — 1500 м/с?.
