СНЦ28-7/22В-1-А-В

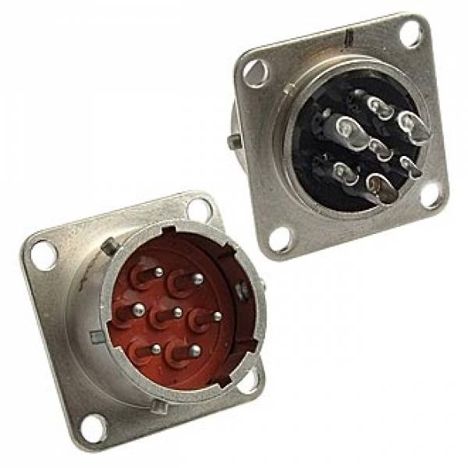

СНЦ28-7/22В-1-А-В — это тип приборной вилки, предназначенной для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Ниже приведены основные характеристики этого соединителя:

Технические характеристики

• Количество контактов : 7 штук, из которых 4 контакта имеют диаметр 1,5 мм, а 3 контакта — 2 мм.

• Условный размер корпуса : 22 мм.

• Максимальное рабочее напряжение : до 700 В (амплитудное значение).

• Токовая нагрузка на контакт : в зависимости от диаметра контакта, может достигать от 6 до 18 А.

• Сопротивление контактов : не более 15 мОм для контактов диаметром 1 мм, 10 мОм для 1,5 мм и 8 мОм для 2 мм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Рабочий температурный диапазон : от -60 до +155°С.

• Количество сочленений-расчленений : до 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

• Тип сочленения : байонетный.

• Покрытие контактов : никель.

• Монтаж проводов : пайкой.

Применение

Эти вилки используются в различных электро-, радио- и контрольно-измерительных приборах благодаря своим герметичным свойствам и всеклиматическому исполнению . Они предназначены для внутреннего монтажа и могут поставляться с эксплуатационными металлическими заглушками.
