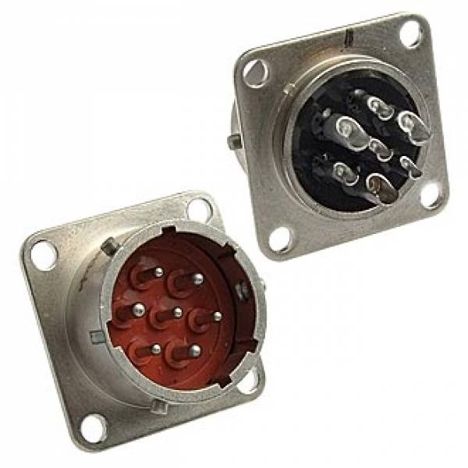

СНЦ28-7/22В-1-В

СНЦ28-7/22В-1-В — это тип цилиндрического низкочастотного соединителя, предназначенного для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется в радиоэлектронной аппаратуре общего и специального назначения.

Технические характеристики

• Тип соединителя : Цилиндрический, низкочастотный, герметичный.

• Климатическое исполнение : Всеклиматическое.

• Условный размер корпуса : 22.

• Количество контактов : 7.

• Диаметр контактов : 1,5 мм и 2 мм.

• Максимальная токовая нагрузка :

  • На контакт диаметром 1,5 мм: до 12 А.

  • На контакт диаметром 2 мм: до 18 А.

• Максимальное рабочее напряжение : 700 В (амплитудное значение).

• Сопротивление контактов : Не более 10 мОм для контактов диаметром 1,5 мм и 8 мОм для контактов диаметром 2 мм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Скорость утечки гелия : Не более 0,005 Па?см??с?? при перепаде давления до 0,2 Па.

• Температурный диапазон : От -60°C до +155°C.

• Количество сочленений-расчленений : До 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

• Сочленение : Байонетное.

• Покрытие контактов : Никель.

• Монтаж проводов : Пайкой.

Применение

Эти соединители используются для внутреннего монтажа в радиоэлектронной аппаратуре и предназначены для соединения и разъединения электрических цепей. Они имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе, что обеспечивает надежное и безопасное соединение.
