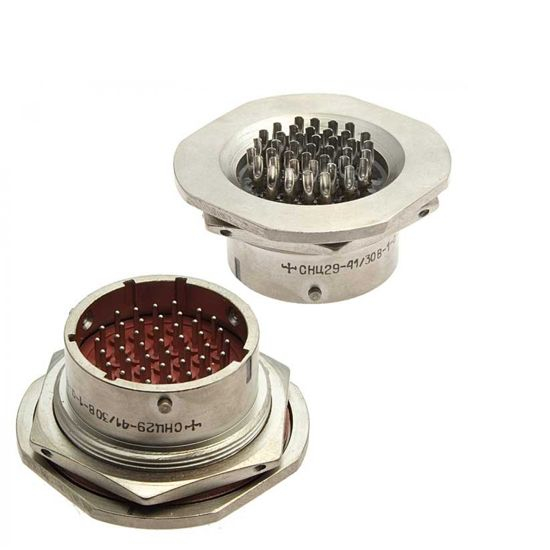

СНЦ29-41/30В-1-Б-В

СНЦ29-41/30В-1-Б-В — это тип цилиндрического низкочастотного соединителя, предназначенного для использования в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип соединителя : СНЦ29.

• Количество контактов : 41.

• Условный размер корпуса : 30.

• Часть соединителя : В — вилка.

• Конструктивное исполнение : 1 — приборная вилка без кожуха.

• Особенности : Б — угловое положение изолятора в корпусе вилки.

• Исполнение : Всеклиматическое.

Технические особенности

• Сопротивление контактов : Не более 15 мОм для контактов диаметром 1 мм, 10 мОм для контактов диаметром 1,5 мм и 8 мОм для контактов диаметром 2 мм.

• Максимальная токовая нагрузка на контакт : От 6 А до 18 А.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Температура окружающего воздуха : От -60° С до +155° С.

• Сочленение : Байонетное.

• Покрытие контактов : Никель.

• Монтаж проводов : Пайкой.

Эти соединители используются для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения. Они имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
