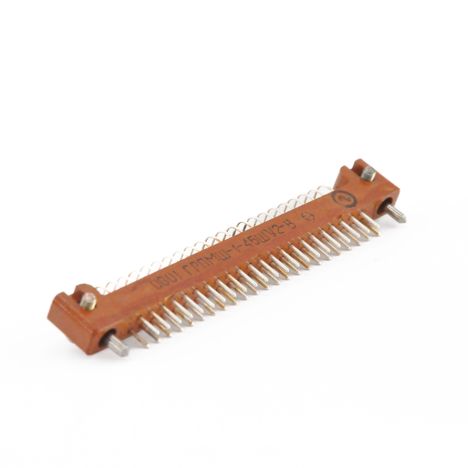

ГРПМШ1-45ШУ2-В — это электрический низкочастотный прямоугольный малогабаритный соединитель со штампованными гнёздами, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов до 250 В.

Особенности конструкции и эксплуатации:

• Соединители ГРПМШ-1 состоят из вилки и розетки с направляющими элементами.

• Контакты вилок предназначены для углового монтажа на печатную плату.

• Розетки имеют "плавающие" контакты, а хвостовики контактов предназначены для объёмного или печатного монтажа.

• Покрытие контактов выполнено из серебра.

• Предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении [В] по ГОСТ 15150-69.

• Соединители применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения.

• Соединители ГРПМШ1 взаимозаменяемы и взаимосочленяемы. Сфера применения: для соединения печатных плат с объёмным монтажом и печатных плат между собой.

Основные технические характеристики:

• Рабочий ток на контакт: 1,48 А.

• Максимальное рабочее напряжение: 250 В.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Сопротивление контактов: не более 8 МОм.

• Диапазон частот синусоидальной вибрации: 1...4000 Гц.

• Ускорение при синусоидальной вибрации: 300 м/с2 (30 g).

• Механический удар одиночного действия с ускорением: 1500 м/с2 (150 g).

• Механический удар многократного действия с ускорением: 350 м/с2 (35 g).

• Атмосферное пониженное давление: 1,3x10-4 Па (10-6 мм рт. ст.).

• Рабочая температура окружающей среды: от -60 до +85 °C.

• Повышенная относительная влажность воздуха при температуре 35°C: 98%.

• Минимальная наработка: 5000 часов.

Расшифровка условного обозначения ГРПМШ1-45ШУ2-В :

• ГРПМШ — соединитель прямоугольный малогабаритный со штампованными гнездами.

• 1 — порядковый номер разработки.

• 45 — количество контактов.

• Ш — тип контакта: штыревой.

• У — тип хвостовика.

• 2 — покрытие контактов: серебро.

• В — всеклиматическое исполнение.

Гарантийный срок хранения соединителей ГРПМШ-1 — 15 лет со дня изготовления. Гарантийная наработка составляет 5000 часов во всех режимах и условиях, допускаемых ТУ, или 130000 часов в облегчённом режиме.
