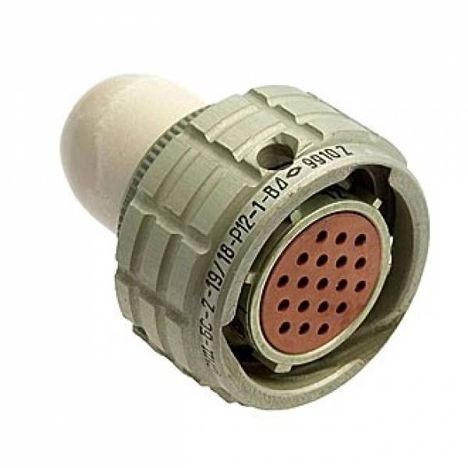

Соединитель ОНЦ-БС-1-19/18-Р12-3-В представляет собой цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он широко используется в различных электро-, радио- и контрольно-измерительных приборах.

Технические характеристики:

• Тип соединителя : ОНЦ-БС.

• Покрытие контактов : Серебро (1).

• Количество контактов : 19.

• Условный диаметр корпуса : 18 мм.

• Часть соединителя : В – вилка, Р – розетка (в данном случае розетка кабельная).

• Конструктивное исполнение : 12 – розетка кабельная с прямым пластмассовым кожухом.

• Многопозиционная поляризация : 3.

• Климатическое исполнение : В – всеклиматическое.

Физические и эксплуатационные характеристики:

• Габаритные размеры : 31х33 мм.

• Материал вставки (изолятора) : Карболит.

• Тип контактов : Гнездо.

• Герметичность : Нет.

• Рабочий ток : 1,8 А (по другим данным, рабочая токовая нагрузка на каждый контакт – 2,1 А).

• Максимальная токовая нагрузка : На одиночный контакт – 4 А; суммарная на соединитель – 40 А.

• Максимальное рабочее напряжение : 250 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 250.

• Минимальная наработка изделия : 15 000 часов.

• Срок сохраняемости : 15 лет.

• Вид сочленения : Байонетный.

• Способ монтажа : Объемный, пайкой.

• Температура окружающего воздуха : От -60°C до +85°C.

Применение:

Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию, защищающую от несанкционированного сочленения. Они изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ.
