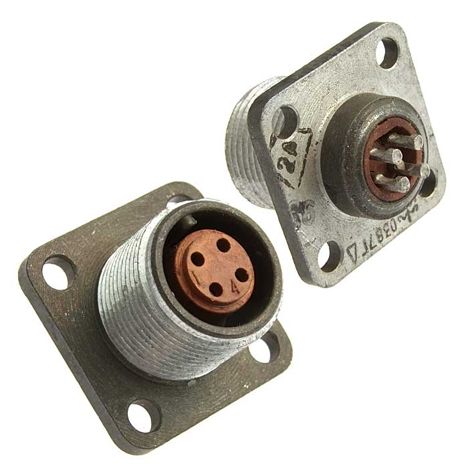

ОНЦ-РГ-09-4/14-Р7 — это малогабаритный цилиндрический низкочастотный соединитель с резьбовой фиксацией сочлененного положения.

Предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 500 В. Используется для соединения и разъединения электрических цепей в узлах и блоках электронного оборудования общего назначения.

Соединители ОНЦ-РГ-09 состоят из двух негерметичных частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.

Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами), при этом меняется вид концевой гайки патрубка. Подсоединение проводов к хвостовикам контактов производится методом пайки. Контакты имеют никелевое покрытие.

Соединители изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ. Гарантийный срок хранения соединителей ОНЦ-РГ-09 составляет 6 лет со дня изготовления.

Основные технические характеристики соединителей ОНЦ-РГ-09 :

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный, негерметичный.

• Климатическое исполнение: УХЛ.

• Состав соединителя: вилка, розетка.

• Вид корпуса: блочный (приборный), кабельный.

• Исполнение монтажной части: без кожуха, с прямым кожухом, с угловым кожухом.

• Вид сочленения: резьбовой.

• Поляризация корпуса: одношпоночная.

• Покрытие контактов: никель.

• Способ монтажа: объемный, пайкой.

• Монтаж: внутренний.

• Количество контактов: 4.

• Максимальное рабочее напряжение, В: 500.

• Рабочая температура окружающей среды, °C: от -60 до +70.

Расшифровка условного обозначения ОНЦ-РГ-09-4/14-Р7 :

• ОНЦ-РГ-09 — тип соединителя.

• 4 — количество контактов.

• 14 — условный размер корпуса.

• Р — часть соединителя: В — вилка, Р — розетка.

• 7 — пластмассовое исполнение.
