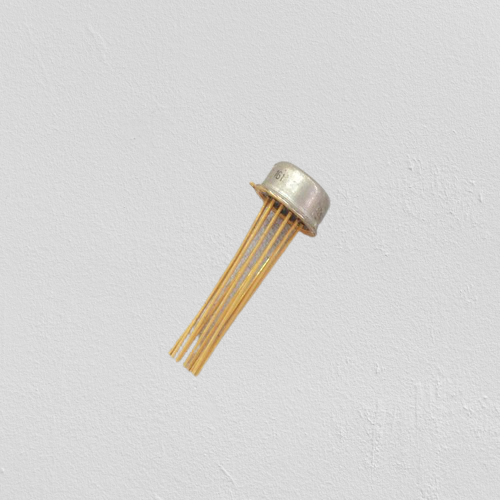

Микросхема 140УД2 представляет собой операционный усилитель средней точности, изготовленный по биполярной технологии. Она предназначена для использования в радиоэлектронной аппаратуре специального назначения и выпускается в круглом металлостеклянном корпусе типа 301.12-1 с выводами для сквозного монтажа на печатную плату.

Технические характеристики :

• Количество интегральных элементов : 47.

• Корпус : Тип 301.12-1, масса не более 1,5 г.

• Категория качества : «ВП» (без дополнительных букв в обозначении).

• Назначение выводов :

  • 1 — питание (-);

  • 2 — коррекция 1;

  • 5 — выход;

  • 7 — питание (+);

  • 8 — коррекция 2;

  • 9 — инвертирующий вход;

  • 10 — неинвертирующий вход;

  • 11 — коррекция 3;

  • 12 — коррекция 4 .

Применение :
Микросхемы 140УД2 широко используются в различных электро-, радио- и контрольно-измерительных приборах. Они могут работать в качестве нуль-органов, интеграторов, логарифмических усилителей в аналоговых вычислительных устройствах и системах автоматики.

Сроки службы и хранения :
Гарантийный срок хранения микросхемы составляет 25 лет со дня изготовления. Минимальная наработка микросхемы — 100 000 часов в стандартных режимах и 120 000 часов в облегченных условиях.

Варианты :
Существуют также модификации микросхемы, такие как К140УД2А и К140УД2Б ,которые имеют аналогичные функциональные возможности, но могут отличаться по некоторым техническим параметрам. Однако информация о конкретной модификации 140УД2 Au не была найдена
