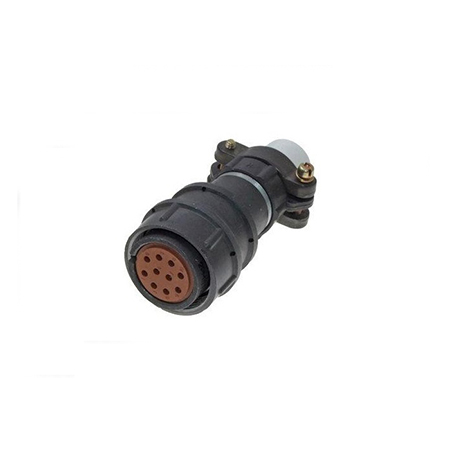

2РМД24КПН10Г5В1 - это цилиндрический, низкочастотный и негерметичный соединитель, который используется для соединения электрических цепей посредством механического соединения (резьбового, байонетного или втычного). Он состоит из корпуса, изолятора и контактов. В сочлененном состоянии обеспечивает пылезащищенность контактов и мест подсоединения проводов к контактам.

Характеристики :

• Тип соединителя – негерметичный

• Посадочный диаметр корпуса розетки – 24

• Вид корпуса – кабельный

• Форма кожуха – прямая

• Количество контактов – 10

• Вид контактов – гнездо (розетка)

• Диаметр контактов – 1,5 мм

• Покрытие контактов – серебро

• Теплостойкость – 100° С

• Максимальное рабочее напряжение – 560 В или 700 В

• Сопротивление контактов – не более 2,5 мОм

• Сопротивление изоляции – не менее 5000 МОм

• Число сочленений-расчленений – 500

• Минимальная наработка – 5000 ч

• Срок сохраняемости – 15 лет или 25 лет

• Диапазон рабочих температур - от -60 до +100°С

Условия эксплуатации :

• Синусоидальная вибрация от 1 Гц до 5000 Гц

• Акустический шум от 50 Гц до 10 000 Гц

• Механические удары многократного и одиночного действия

• Линейное ускорение 2000 м/с

Применение :
Применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Предназначается для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц.

Расшифровка маркировки :

• 2РМД - тип соединителя

• 24 - типоразмер

• К - вид корпуса (кабельный)

• П - вид патрубка (прямой)

• Н - вид гайки для патрубка (для неэкранированного кабеля)

• 10 - количество контактов

• Г - розетка

• 5 - обозначение сочетания контактов (диаметр 1,5 мм)

• В - покрытие контактов (серебро)

• 1 - максимально допустимая температура окружающей среды (100°С)
