2РМГД33Б32Ш5Е2 — это герметичный соединитель, используемый в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Он применяется во внутреннем монтаже в климатическом исполнении УХЛ.

Этот соединитель состоит из следующих компонентов :

• 2РМГ — тип соединителя.

• Г — герметичный.

• Д — для длинных линий.

• 33 — условный размер корпуса.

• Б — вид корпуса: блочный.

• 32 — количество контактов.

• Ш — часть соединителя: вилка.

• 5 — сочетание контактов (все контакты 1,5 мм).

• Е — покрытие контактов: никель.

• 2 — теплостойкость (200°С).

Соединитель 2РМГД33Б32Ш5Е2 обладает следующими техническими характеристиками :

• Максимальное рабочее напряжение: 560 В.

• Максимальная токовая нагрузка на контакт: 5 А.

• Сопротивление электрического контакта:

  • ∅1,0мм - 15 МОм

  • ∅1,5мм - 10 МОм

  • ∅2,0мм - 5 МОм

  • ∅3,0мм - 3 МОм

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Минимальная наработка: 1000 часов при 500 сочленениях-расчленениях.

Условия эксплуатации соединителя :

• Вибрация:

  • Диапазон частот: от 1 до 5000 Гц.

  • Ускорение: 500 (50) м/с².

• Одиночные удары: ускорение 5000 (500) м/с².

• Многократные удары: ускорение 1000 (100) м/с².

• Линейные удары: ускорение 2000 (200) м/с².

• Минимальная температура окружающей среды: -60 °С.

• Пониженное атмосферное давление: 133,32·10⁻¹º Па.

• Относительная влажность при t=+25°С: 98%.

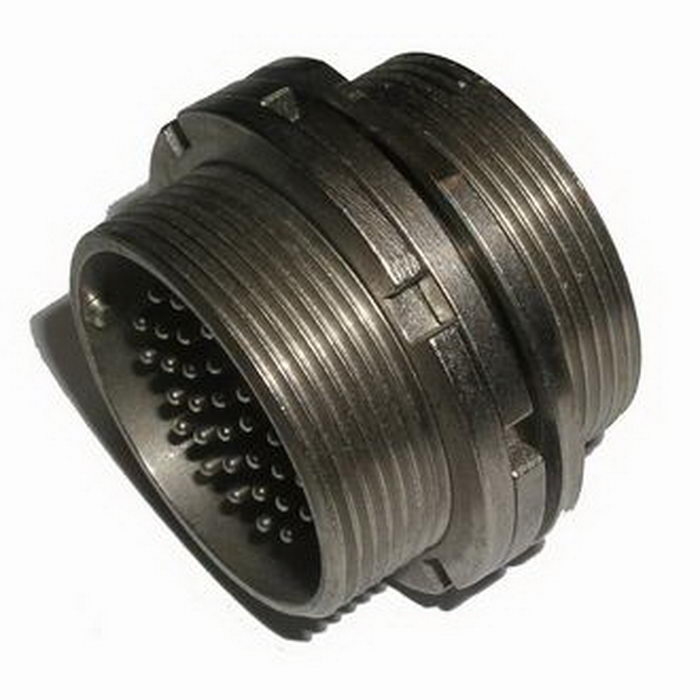

Соединитель 2РМГД33Б32Ш5Е2 — это вилка приборная низкочастотная цилиндрическая герметичная с резьбовой фиксацией сочлененного положения. Она используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Ответной частью для вилки 2РМГД33Б32Ш5Е2 являются розетки 2РМД33К32Г5А1, 2РМД33К32Г5В1 и 2РМД33КПН32Г5А1.
