ШР55П35ЭГ3 Вилка Кабельная

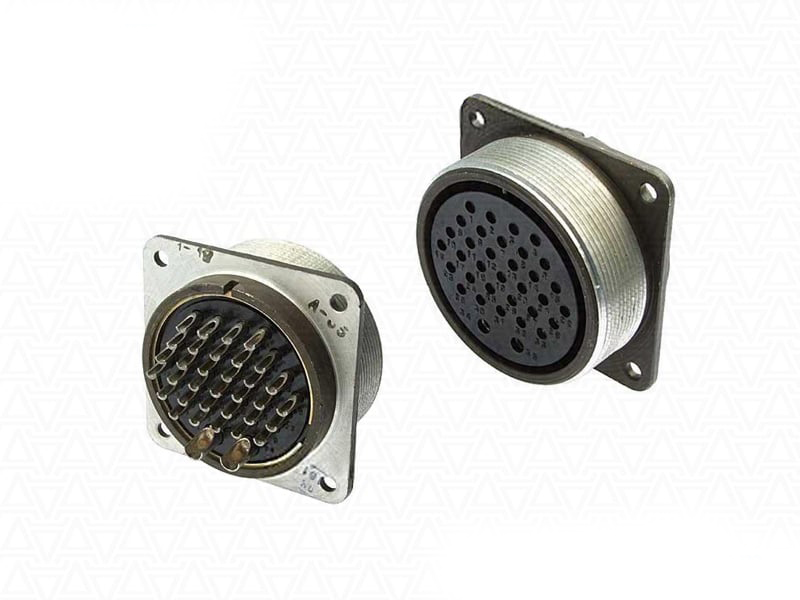

Разъем ШР55П35ЭГ3 представляет собой 35-контактную негерметичную кабельную вилку серии ШР с прямым патрубком, предназначенную для экранированного кабеля. Вилка имеет проходной диаметр 60 мм и обеспечивает соединение 35 контактов, из которых 33 контакта имеют диаметр 1,5 мм и две контакта — 3,5 мм. Рабочая токовая нагрузка на каждый контакт составляет до 20 А для контактов диаметром 1,5 мм и до 40 А для контактов диаметром 3,5 мм. Общая максимальная токовая нагрузка на соединитель достигает 344 А при напряжении до 850 В как для постоянного, так и для переменного тока.

Технические Характеристики :

• Тип соединителя : ШР

• Количество контактов : 35

• Рабочее напряжение : до 850 В

• Максимальная токовая нагрузка на одиночный контакт :

  • Ø1,5 мм: до 20 А

  • Ø3,5 мм: до 40 А

• Максимальная суммарная токовая нагрузка : до 344 А

• Сопротивление контакта : не более 0,75...2,5 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Синусоидальная вибрация : диапазон частот 1...5000 Гц, ускорение 300 м/с²

• Ускорение механического удара : одиночного действия — 5000 м/с², многократного действия — 350 м/с²

• Линейное ускорение : 2000 м/с²

• Минимальная наработка : 1000 ч

• Количество сочленений-расчленений : 500

• Срок сохраняемости : 15 лет

• Температура окружающей среды : от -60°С до +60°С

• Атмосферное пониженное давление : 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.).

Применение :

Соединители ШР55П35ЭГ3 используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они могут быть как кабельными, так и приборными (блочными). Сочленение соединителей осуществляется резьбовым способом с одношпоночной поляризацией корпуса.
