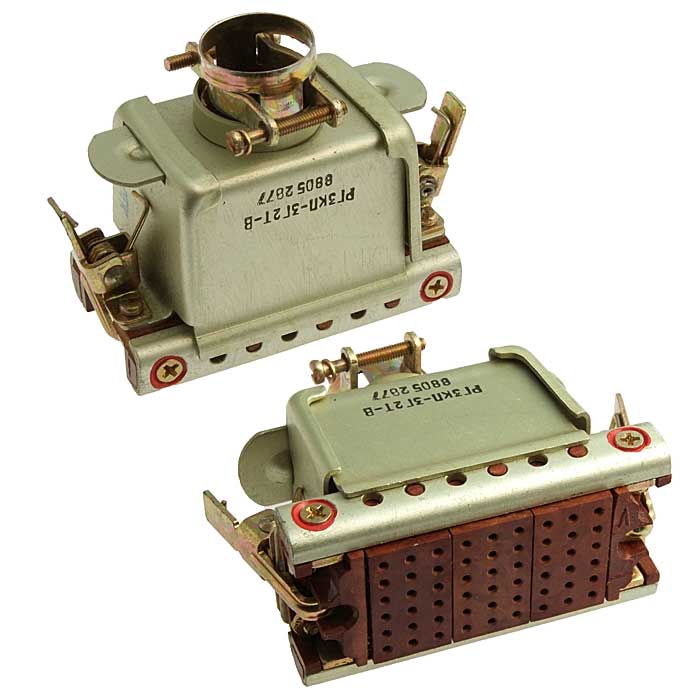

РГ3КП-3Г2Т-В - это прямоугольный комбинированный соединитель, используемый для соединения и разъединения низкочастотных, радиочастотных и высоковольтных электрических цепей в электро- и радиотехнической аппаратуре. Соединитель состоит из двух частей: вилки (РШ) или розетки (РГ).

Характеристики и конструкция :

• Соединитель имеет врубное или самозапирающееся сочленение. Для предотвращения случайного разъединения кабельные, приборные и блочные части оснащены замками-защелками. Блочные части имеют "плавающее" устройство для самоориентации при установке на съемных блоках аппаратуры.

• Конструкция позволяет комбинировать контакты и получать в одном соединителе низкочастотные, радиочастотные и высоковольтные контакты.

• Контакты покрыты серебром, монтаж осуществляется пайкой.

• Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации.

Технические характеристики :

• Максимальное рабочее напряжение: до 500 В.

• Рабочий ток на контакт: 2,5 А.

• Сопротивление электрического контакта:

  • НЧ контактов (ø1,0) - 5,0 мОм

  • НЧ контактов (ø1,5) - 2,5 мОм

  • НЧ контактов (ø2,5) - 1,0 мОм

  • НЧ контактов (ø3,5) - 0,75 мОм

  • РЧ контактов - 10 мОм .

• Сопротивление изоляции при максимальном рабочем напряжении: не менее 5000 МОм.

• Диапазон частот: 1-2000 Hz.

• Диапазон рабочих температур: от -60°C до +70°C.

• Атмосферное давление: 0,4x103 Па.

• Вибрация: ускорение 30 g, диапазон частот от 1 Гц до 2000 Гц.

• Удары:

  • Одиночные: ускорение 150 g

  • Многократные: ускорение 150 g

  • Линейные: ускорение 100 g

• Минимальная наработка: 1000 часов.

• Число сочленений-расчленений: 500.

• Минимальный срок сохраняемости: 15 лет (для соединителей без высоковольтных типовых колодок).

Структура условного обозначения :

РГ3КП-3Г2Т-В

• Р - тип соединителя

• Г - вид контактов: Г - розетка (гнездо)

• 3 - условный типоразмер корпуса (1, 2, 3, 4, 5, 6, 7, 9, 11)

• КП - конструктивная разновидность корпуса: КП - кабельный с кожухом прямым (розетка)

• В - всеклиматическое исполнение
