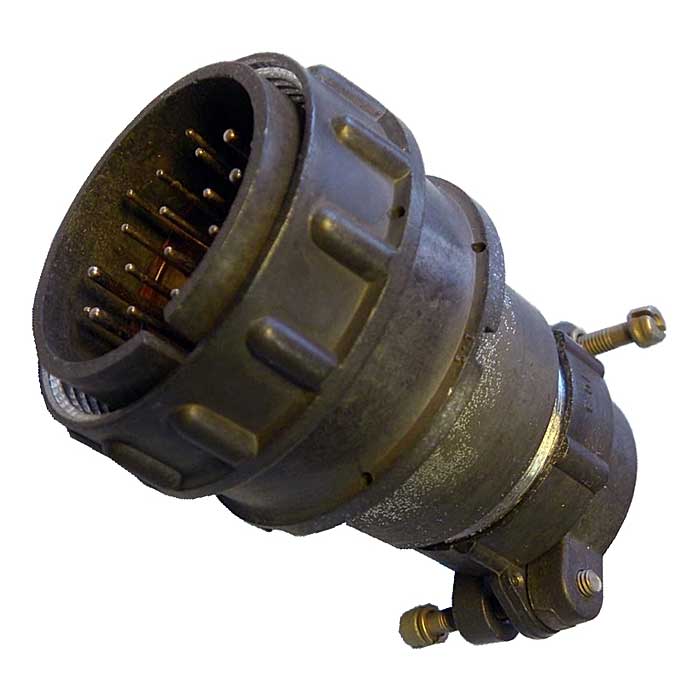

Разъем 2РМ36КПН20Ш2А1 — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он относится к серии низкочастотных цилиндрических соединителей.

Основные характеристики:

• Тип соединителя : 2РМ — низкочастотный цилиндрический негерметичный.

• Корпус : К — кабельный.

• Размер корпуса : 36.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 20.

• Диаметр контактов : 1 мм и 1,5 мм.

• Токовая нагрузка на одиночный контакт :

  • Для контактов диаметром 1 мм — 5 А.

  • Для контактов диаметром 1,5 мм — 10 А.

• Максимальная суммарная нагрузка : 100 А.

• Покрытие контактов : Золото.

• Теплостойкость : +100 °С.

• Сопротивление контакта : 0,005 Ом и 0,0025 Ом.

• Рабочее напряжение : до 700 В.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Длина патрубка : 67,5 мм.

• Масса патрубка : Не более 44,5 г.

Условия эксплуатации:

• Температура окружающей среды : от -60 °С до +100 °С.

• Смена температур : от -60 °С до +180 °С.

• Относительная влажность : до 98% при +25 °С.

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с².

• Механический удар :

  • Многократного действия: пиковое ускорение 1000 м/с².

  • Одиночного действия: пиковое ускорение 5000 м/с².

• Атмосферное давление : от 133,32·10⁻¹² Па до 506 кПа.

Этот разъем используется в различных электрических системах, где требуется надежное и прочное соединение. Он подходит для внутреннего монтажа в умеренном и холодном климате.
