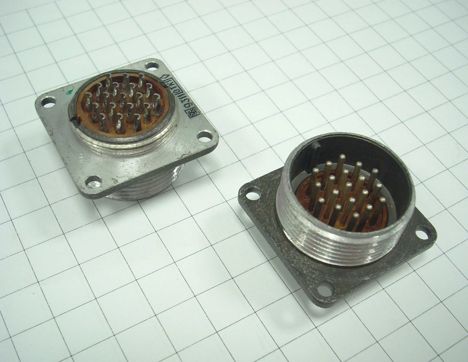

Соединители 2РМД27БПЭ7Г5В1 представляют собой блочные розетки, предназначенные для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Они подходят для внутреннего объемного монтажа и имеют прямой патрубок с гайкой для экранированного кабеля .

Технические характеристики

• Тип соединителя : 2РМД — низкочастотный цилиндрический негерметичный.

• Условный размер корпуса : 27 мм.

• Вид корпуса : Блочный (приборный).

• Количество контактов : 7 штук.

• Сочетание контактов : Все контакты диаметром 1,5 мм (по другим источникам — диаметр контактов может быть указан как 1 мм) .

• Покрытие контактов : Серебро .

• Теплостойкость : До +100°С.

Эксплуатационные характеристики

• Максимальное рабочее напряжение: до 700 В или до 560 В в зависимости от источника .

• Суммарная токовая нагрузка на соединитель: до 70 А или до 50 А на все контакты вместе .

• Сопротивление изоляции: не менее от 5000 МОм до более чем1000 МОм в зависимости от источника данных .

Прочие особенности

Разъемы серии 2РМД могут использоваться в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они выдерживают механические удары многократного действия с ускорением до 1000 м/с? ( 100 g ) и имеют минимальную наработку 5000 часов .

Для правильной работы необходимо использовать соответствующие ответные части разъемов, так как блоковые розетки должны соединяться только с блоковыми вилками, а кабельные розетки — только с кабельными вилками .
