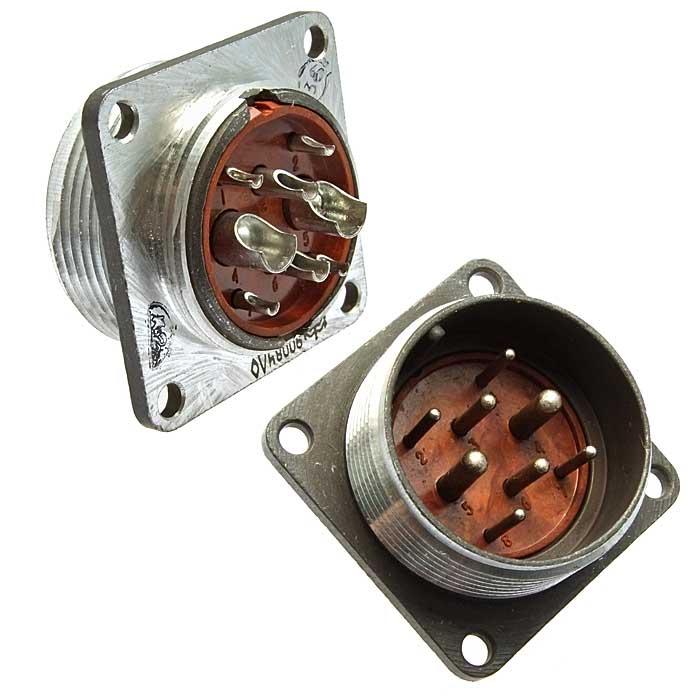

Соединитель 2РМД30Б8Ш7В1 относится к серии 2РМД и представляет собой цилиндрический низкочастотный негерметичный разъем. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основные характеристики и особенности этого разъема следующие:

Технические характеристики

• Тип соединителя : 2РМД

• Условный размер корпуса : 30

• Вид корпуса : Блочный (приборный)

• Количество контактов : 8

• Часть соединителя : Вилка (в некоторых источниках может быть указана как розетка, но обычно это вилка)

• Сочетание контактов : 7 (контакты диаметром 1,5 мм, 2 мм и 3 мм)

• Покрытие контактов : Серебро

• Теплостойкость : До +100°C

Электрические характеристики

• Максимальное рабочее напряжение : 560 В (в некоторых источниках указано до 700 В)

• Токовая нагрузка на одиночный контакт :

  • Диаметром 1,5 мм: 13 А

  • Диаметром 2 мм: 18 А

  • Диаметром 3 мм: 36 А

• Максимальная суммарная нагрузка : 120 А

• Сопротивление изоляции : Не менее 1000 МОм (в некоторых источниках указано не менее 5000 МОм)

Механические и эксплуатационные характеристики

• Сопротивление контактов :

  • Диаметром 1,5 мм: Не более 2,5 мОм

  • Диаметром 2 мм: Не более 1,6 мОм

  • Диаметром 3 мм: Не более 0,8 мОм

• Усилие расчленения : Не более 98,1 Н (10 кгс)

• Число сочленений-расчленений : 500

• Минимальная наработка : 5000 часов

• Срок сохраняемости : 15 лет (в некоторых источниках указано 25 лет)

• Рабочая температура : От -60°C до +100°C

Применение

Разъемы серии 2РМД используются в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей. Они подходят для работы в узлах и блоках общего и специального назначения.
