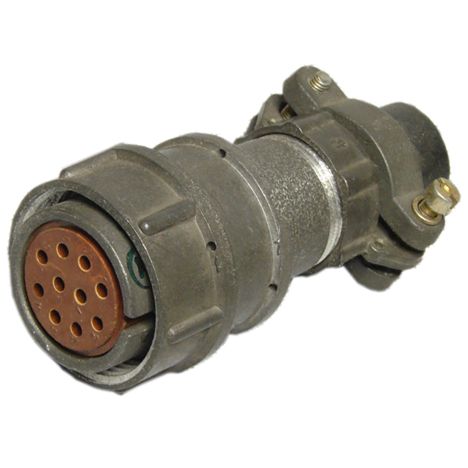

Разъем 2РМД45Б50Г8В1 относится к серии 2РМД и представляет собой цилиндрический низкочастотный негерметичный соединитель. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц. Основные характеристики и особенности этого разъема:

Основные характеристики

• Тип соединителя : 2РМД — низкочастотный цилиндрический негерметичный.

• Условный размер корпуса : 45 мм.

• Вид корпуса : Б — блочный (приборный).

• Количество контактов : 50.

• Часть соединителя : Г — розетка.

• Сочетание контактов : 8 — контакты диаметром 1,5 мм и 2 мм.

• Покрытие контактов : В — серебро.

• Максимальная температура окружающей среды : +100°C.

Технические параметры

• Максимальное рабочее напряжение : до 560 В или 700 В в зависимости от типа номинала

• Токовая нагрузка на одиночный контакт : от 4 А до 36 А

• Сопротивление изоляции : не менее 5000 МОм

• Рабочая температура : от -60°C до +100°C

• Минимальная наработка : от 1000 часов

• Срок сохраняемости : 15 лет

Применение

Разъемы серии 2РМД используются в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей. Они могут быть как блочными, так и кабельными, что позволяет гибко применять их в различных схемах и устройствах .

Монтаж и эксплуатация

• Метод монтажа : обжимка

• Сочленение корпуса : резьбовое

• Поляризация корпуса : одношпоночная

Этот разъем подходит для использования в условиях умеренного и холодного климата, что делает его универсальным для различных применений в электронике и радиотехнике .
