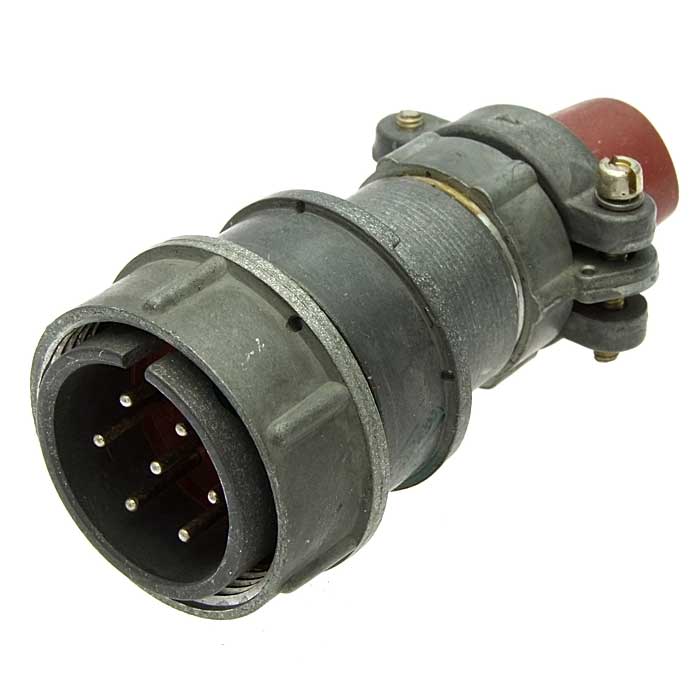

Соединитель 2РМДТ27КПН7Ш5В1В представляет собой цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

• Тип соединителя : 2РМДТ.

• Условный размер розетки : 27.

• Кабельный вид корпуса : К.

• Прямой тип патрубка : П.

• Гайка патрубка для неэкранированного кабеля : Н.

• Количество контактов : 7.

• Вилка : Ш.

• Диаметр контактов : 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : +100° С.

• Климатическое исполнение : Всеклиматическое (В).

Технические параметры :

• Токовая нагрузка :

  • На одиночный контакт: 12 А.

  • Суммарная на соединитель: 70 А.

• Максимальное рабочее напряжение : 700 В.

• Максимальное испытательное напряжение : 2300 В.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : 2300 В.

• Соединение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Минимальная наработка : 1000 ч.

• Число сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

• Длина соединителя : 62,5 мм.

• Масса патрубка : Не более 34,5 г.

Условия эксплуатации

• Температура окружающей среды : От -60° С до +100° С.

• Смена температур : От -60° С до +180° С.

• Атмосферное давление :

  • Пониженное: 133,32·10^-12 Па.

  • Повышенное: 506 кПа.

• Вибрация :

  • Диапазон частот: От 1 Гц до 5000 Гц.

  • Амплитуда ускорения: 490 м/с².

• Акустический шум :

  • Диапазон частот: От 50 Гц до 10 кГц.

  • Уровень звукового давления: 170 дБ.

• Механический удар :

  • Одиночный: Пиковое ускорение 5000 м/с².

  • Многократный: Пиковое ускорение 1000 м/с².

Этот соединитель используется для соединения и разъединения электрических цепей в различных радиоэлектронных устройствах. Он имеет серебряное покрытие контактов и предназначен для работы в широком диапазоне температур и условий.
