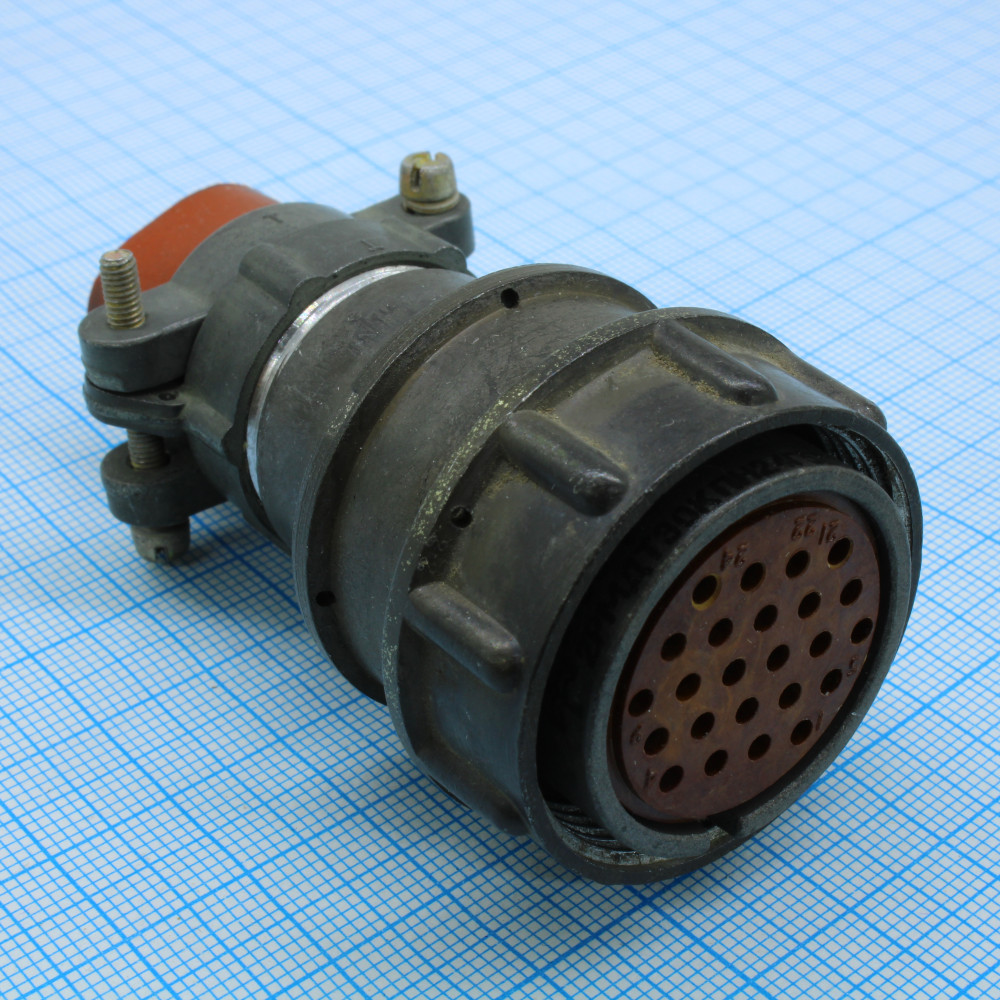

2РМДТ30КУН24Г5В1В (2018) Элекон - это кабельная розетка с угловым патрубком и гайкой для неэкранированного кабеля, которая используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она применяется в радиоэлектронной и радиотехнической аппаратуре для внутреннего объемного монтажа.

Условное обозначение :

• 2РМДТ – тип соединителя

• 30 – условный размер корпуса

• К – кабельный корпус

• У – угловой патрубок

• Н – гайка патрубка для неэкранированного кабеля

• 24 – количество контактов

• Г – розетка

• 5 – контакты диаметром 1,5 мм

• В – покрытие контактов серебром

• 1 – теплостойкость +100° С

• В – всеклиматическое исполнение

Технические характеристики :

• Максимальная токовая нагрузка на одиночный контакт – 7 А

• Суммарная токовая нагрузка на соединитель – 140 А

• Сопротивление изоляции – не менее 5000 МОм

• Рабочее напряжение постоянного тока или амплитудное значение напряжения переменного тока – 560 В

• Испытательное напряжение при нормальных климатических условиях – 1850 В

• Испытательное напряжение при давлении 399,96 Па – 350 В

• Сопротивление контактов – не более 2,5 мОм

• Емкость между контактами – не более 6 пФ

• Электрическая прочность изоляции – 1850 В (ампл.)

• Усилие расчленения соединителей – не более 392,4 Н (40 кгс)

• Усилие расчленения гнезд с контрольным калибром – от 0,7 Н до 3,92 Н (от 0,07 кгс до 0,4 кгс)

• Минимальная наработка – 1000 ч

• Число сочленений-расчленений – 500

• Гамма-процентный срок сохраняемости (γ=99,5%) – 15 лет

Условия эксплуатации :

• Температура окружающего воздуха – от -60° С до +100° С

• Смена температур – от -60° С до +180° С

• Относительная влажность при +25° С – до 98%

• Атмосферное рабочее давление: пониженное – 133,32·10-12 Па; повышенное – 506 кПа

• Синусоидальная вибрация: диапазон частот – от 1 Гц до 5000 Гц; амплитуда ускорения – 490 м/с2

• Акустический шум: диапазон частот – от 50 Гц до 10 кГц; уровень звукового давления – 170 дБ

• Механический удар многократного действия: пиковое ударное ускорение – 1000 м/с2; длительность действия – от 0,1 мс до 3 мс

• Механический удар одиночного действия: пиковое ударное ускорение – 5000 м/с2; длительность действия – от 0,1 мс до 2 мс

• Линейное ускорение – 2000 м/с2

• Хвостовики контактов допускают присоединение проводов сечением – не более 1 мм2

• Климатическое исполнение – всеклиматическое
