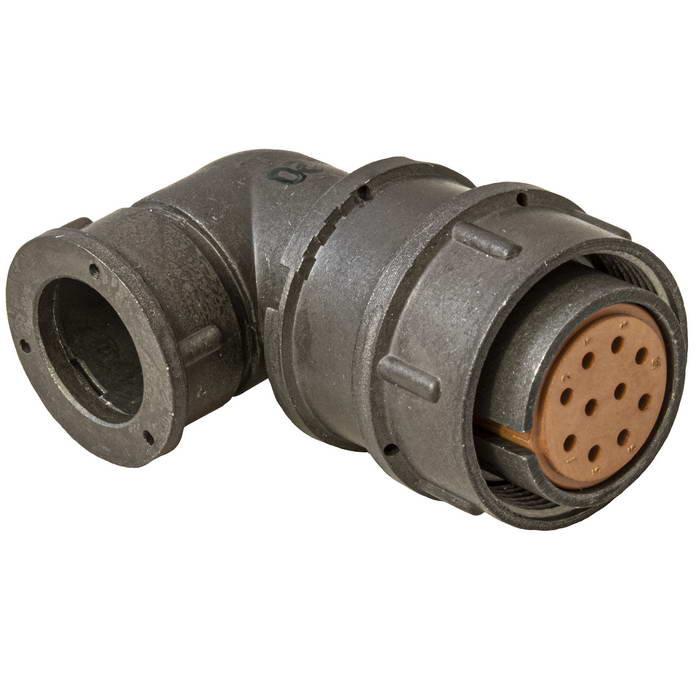

Разъем 2РМТ22КУЭ10Г1В1В представляет собой кабельную розетку, входящую в серию цилиндрических низкочастотных разъемов. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В или 700 В, в зависимости от конкретного применения.

Основные характеристики:

• Корпус : Кабельный, с посадочным диаметром 22 мм.

• Патрубок : Угловой, с гайкой для экранированного кабеля.

• Контакты : 10 контактов диаметром 1 мм с серебряным покрытием.

• Сочленение : Резьбовое.

• Теплостойкость : До 100°C.

• Климатическое исполнение : Всеклиматическое (В2.1 по ГОСТ 15150-69).

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А, максимальная суммарная нагрузка от 27 А до 260 А.

• Электрическая прочность изоляции : При максимальном рабочем напряжении 560 В — 1850 В, при 700 В — 2300 В.

• Сопротивление контактов : Не более 5 мОм.

• Число сочленений-расчленений : 500.

• Гарантийный срок хранения : 15 лет.

Условия эксплуатации:

• Температура : От -60°C до +100°C.

• Вибрация : Синусоидальная, частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с².

• Акустический шум : Частота от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ.

• Механический удар : Пиковое ускорение до 5000 м/с² для одиночного удара и до 1000 м/с² для многократных ударов.

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, как специального, так и общего назначения .
