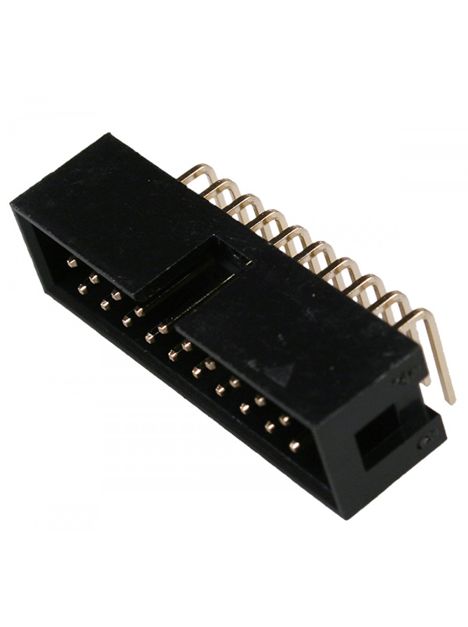

Соединители BH-20R (также известные как IDC-20MR или DS1013-20R ) представляют собой разъемы типа IDC (Insulation Displacement Connector), предназначенные для монтажа на плату. Эти разъемы имеют ряд характеристик, которые делают их подходящими для различных электронных приложений.

Основные характеристики

• Тип разъема : Вилка на плату.

• Количество контактов : 20 (расположены в два ряда по 10 контактов).

• Шаг контактов : 2,54 мм, что является стандартным расстоянием для многих электронных компонентов.

• Расстояние между рядами контактов : Также 2,54 мм, что обеспечивает компактность и удобство при подключении к платам.

• Способ монтажа : Пайка на плату, что позволяет надежно закрепить разъем на плате.

• Материал контактов : Обычно изготавливаются из сплава меди, покрытого золотом и никелем для улучшения проводимости и защиты от коррозии.

• Материал изолятора : Термопластик или полистирол, усиленный стекловолокном, что обеспечивает высокую прочность и стабильность при различных температурах.

Электрические характеристики

• Предельный ток : Обычно составляет 1 А, что подходит для большинства низковольтных приложений.

• Предельное напряжение : Может достигать 500 В, что позволяет использовать эти разъемы в системах с относительно высоким напряжением.

• Сопротивление контактов : Обычно не превышает 30 мОм, что обеспечивает низкие потери при передаче сигналов.

• Сопротивление изоляции : Не менее 1000 МОм, что гарантирует надежную изоляцию между контактами.

Эксплуатационные
