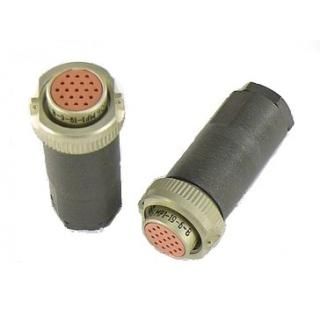

Соединитель МР1-19-5-В (88 г.) представляет собой электрический компонент, предназначенный для использования в различных электрических цепях, включая постоянный и переменный ток (до 3 МГц), а также импульсные токи. Он может применяться для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Конструкция и материалы

Соединитель состоит из герметичной или негерметичной вилки под объемный или печатный монтаж и негерметичной кабельной розетки. Вилки и розетки могут изготавливаться как без кожуха, так и с кожухом (металлическим или пластиковым), с токопроводным или нетокопроводным покрытием. Поляризация корпусов осуществляется одношпоночным способом, а покрытие контактов может быть выполнено из серебра или золота .

Технические характеристики

• Сопротивление контактов : не более 10 мОм.

• Сопротивление изоляции : не менее 1000 МОм в нормальных климатических условиях.

• Максимальное рабочее напряжение : 150 В.

• Максимальная токовая нагрузка на одиночный контакт : до 3 А.

• Количество сочленений : до 250.

• Минимальная наработка соединителей : 5000 часов для МР1 и 10000 часов для МР1Н .

Условия эксплуатации

Соединители МР1-19-5-В могут работать в широком диапазоне температур от -60 до +85 °C. Они также устойчивы к механическим воздействиям, включая синусоидальную вибрацию и удары. Например, для одиночного действия максимальное ускорение составляет 1471 м/с² .

Таким образом, соединители МР1-19-5-В являются надежными компонентами для использования в различных электрических системах, обеспечивая долгий срок службы и высокую устойчивость к внешним воздействи
