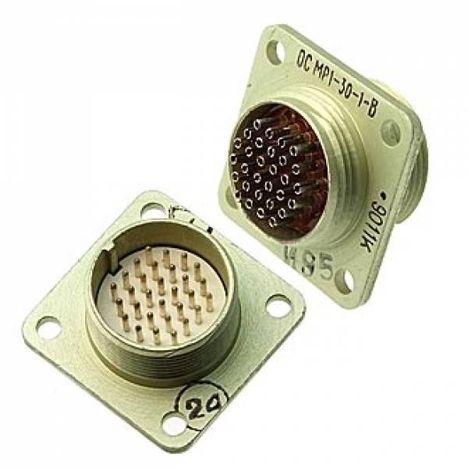

Соединитель МР1-30-1-В представляет собой микроминиатюрный низкочастотный цилиндрический разъем, предназначенный для работы в электрических цепях постоянного и переменного тока (с частотой до 3 МГц), а также в импульсных токах. Он подходит для внутреннего монтажа и изготавливается как в герметичном, так и в негерметичном исполнении.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, микроминиатюрный.

• Климатическое исполнение : всеклиматическое, что позволяет использовать его в различных климатических условиях.

• Количество контактов : 30.

• Сопротивление контактов : не более 10 мОм.

• Максимальная токовая нагрузка на одиночный контакт : 3 А.

• Максимальная суммарная токовая нагрузка на соединитель : 15 А.

• Рабочее напряжение : до 150 В (амплитудное значение).

• Способ подключения проводов : пайка.

Конструкция

Соединитель состоит из:

• Вилки (герметичной МР1 или негерметичной МР1Н).

• Негерметичной кабельной розетки.

Вилки и розетки могут быть выполнены без кожуха или с кожухом (металлическим или пластиковым), а также с токопроводным или нетокопроводным покрытием. Сочленение вилок с розетками осуществляется резьбовым или врубным способом, с одношпоночной поляризацией корпусов.

Условия эксплуатации

Соединитель МР1-30-1-В способен выдерживать:

• Синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 147 м/с?.

• Механические удары с ускорением до 1471 м/с? при одиночном действии.

• Рабочие температуры ок
