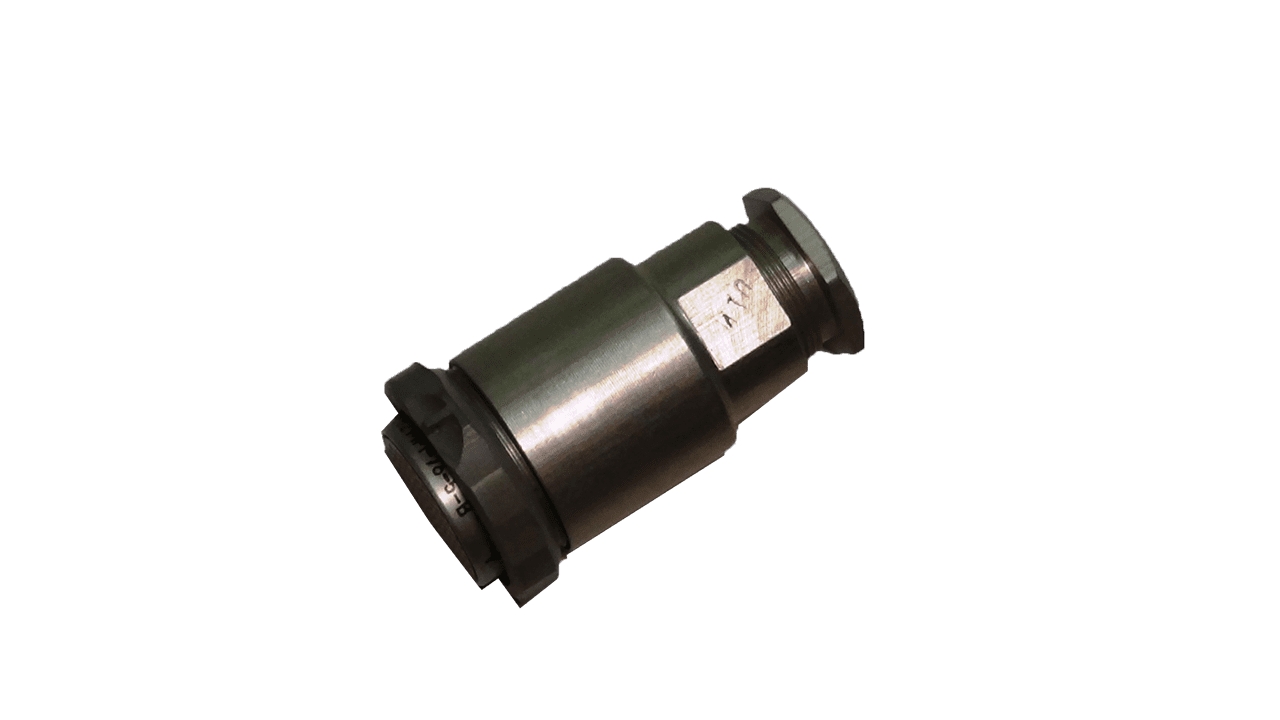

Соединитель МР1-76-5-В (87г.) ос представляет собой микроминиатюрный цилиндрический герметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также для импульсных токов. Он используется для соединения и разъединения проводов, кабелей и узлов в различных электрических и радиоаппаратах.

Технические характеристики :

• Количество контактов : 76

• Максимальная токовая нагрузка на одиночный контакт : 3 А

• Максимальная токовая нагрузка на соединитель : 5 А

• Максимальное рабочее напряжение : 150 В

• Сопротивление контактов : не более 10 МОм

• Сопротивление изоляции : не менее 1000 МОм в нормальных климатических условиях

• Рабочая температура : от -60 до +85 °C

Конструкция :

Соединитель состоит из негерметичной кабельной розетки и может быть выполнен без кожуха или с кожухом (металлическим или пластмассовым). Сочленение вилок с розетками осуществляется резьбовым или врубным способом, что обеспечивает надежное соединение. Поляризация корпусов - одношпоночная.

Материалы :

Контакты соединителя могут быть покрыты серебром или золотом, что обеспечивает высокое качество соединения и устойчивость к коррозии. Подсоединение проводов осуществляется методом пайки.

Гарантия и срок службы :

Гарантийный срок хранения соединителей составляет не менее 25 лет со дня изготовления, а минимальная наработка — 5000 часов в различных режимах эксплуатации.

Соединители МР1-76-5-В находят применение в различных областях, включая военную и авиационную технику, а также в системах свя
