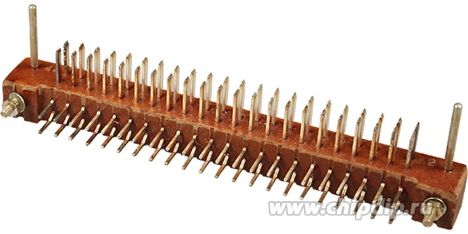

Соединители МРН22-1 (розетка) представляют собой электрические низкочастотные прямоугольные разъемы, предназначенные для печатного и объемного монтажа. Они используются в цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных цепях, при этом максимально допустимое напряжение составляет 400 В, а сила тока — до 1 А .

Конструкция и характеристики

Соединители МРН22-1 состоят из двух основных частей: вилки и розетки. Они могут быть однорядными или двухрядными и изготавливаются в двух вариантах: с механическим креплением на плату и без него. Розетки объемного монтажа всегда имеют механическое крепление .

Основные технические характеристики :

• Количество контактов : 22

• Контактное сопротивление : не более 0,01 Ом

• Рабочий ток на контакт : до 1 А для однорядных соединителей и до 0,5 А для двухрядных

• Максимальное рабочее напряжение : 400 В для однорядных и 150 В для двухрядных соединителей

• Электрическая прочность изоляции : 500 В

• Емкость между контактами : не более 3 пФ.

Материалы и условия эксплуатации

Контакты соединителей могут быть покрыты золотом или серебром, что обеспечивает хорошую проводимость и защиту от коррозии. Метод монтажа — пайка, что делает их подходящими для внутреннего монтажа в радиоэлектронной аппаратуре .

Соединители МРН22-1 изготавливаются в климатическом исполнении [В] по ГОСТ РВ 20.39.414.1 и имеют гарантированный срок хранения 12 лет с момента изготовления .

Применение

Эти соединители широко используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры как общего, так и
