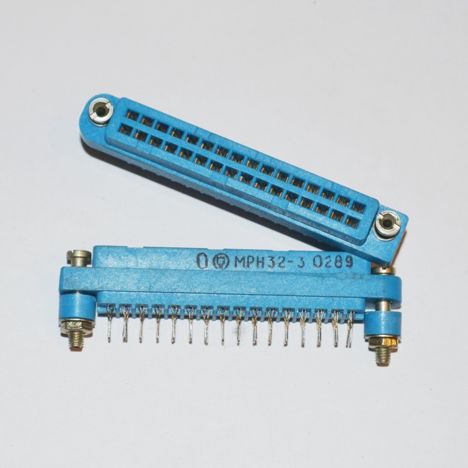

Соединители МРН32-1 розетка — это электрические низкочастотные прямоугольные малогабаритные разъемы, предназначенные для печатного и объемного монтажа. Они применяются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения .

Основные характеристики и параметры :

• Предназначены для работы в цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 400 В и силе тока до 1 А.

• Состоят из двух частей: вилки и розетки.

• Вилки и розетки для печатного монтажа бывают с механическим креплением на плату и без него. Розетки для объемного монтажа изготавливаются только с механическим креплением на плату.

• Контакты могут быть покрыты золотом или серебром.

• Монтаж осуществляется методом пайки.

• Предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении [В] по ГОСТ РВ 20.39.414.1.

• Общее количество контактов: 4, 8, 14, 22, 32, 44.

• Контактное сопротивление: не более 0,01 Ом.

• Рабочий ток на контакт: 1 А для однорядных соединителей и 0,5 А для двухрядных.

• Диапазон рабочих температур: от -60 до +125 °C.

• Минимальная наработка: 5000 часов.

• Механические воздействия: выдерживают многократные удары с ускорением 1500 м/с² (150 g) и линейное ускорение 2000 м/с² (200 g).

Расшифровка условного обозначения МРН32-1 розетка :

• МРН — малогабаритный разъем низкочастотный.

• 32 — количество контактов: 4, 8, 14, 22, 32, 44.

• 1 — тип монтажа: 1, 2 – объемный монтаж; 3, 4 – печатный монтаж (для розеток).

Соединители МРН32-1 соответствуют техническим условиям ОЮ0.364.003ТУ и НЩ0.364.005Т
