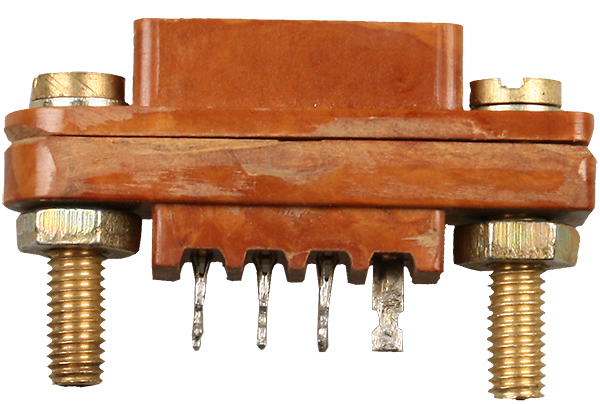

Соединители МРН4-1 представляют собой малогабаритные прямоугольные разъемы, предназначенные для низкочастотного монтажа. Они используются в различных электрических цепях, включая цепи постоянного и переменного тока с частотой до 3 МГц. Эти соединители могут работать при напряжении до 400 В и силе тока до 1 А.

Основные характеристики

• Тип соединителя : прямоугольный, низкочастотный, малогабаритный.

• Количество контактов : 4, 8, 14, 22, 32, 44.

• Метод монтажа : пайка, как для печатного, так и для объемного монтажа.

• Климатическое исполнение : соответствует стандарту [В] по ГОСТ РВ 20.39.414.1.

• Контактное сопротивление : не более 0,01 Ом.

• Рабочая температура : от -60 до +125 °C.

Конструкция

Соединители МРН4-1 состоят из двух частей: вилки и розетки. Они могут быть выполнены в однорядном или двухрядном исполнении. Вилки и розетки для печатного монтажа могут быть изготовлены как с механическим креплением на плату, так и без него, в то время как розетки объемного монтажа всегда имеют механическое крепление.

Применение

Эти соединители широко используются в радиоэлектронной аппаратуре общего и специального назначения для соединения и разъединения электрических цепей. Они обеспечивают надежное соединение благодаря использованию материалов с хорошими проводящими свойствами, таких как золото и серебро для покрытия контактов.

Гарантии и срок службы

Гарантийный срок хранения соединителей составляет 12 лет со дня изготовления. При этом гарантированная наработка достигает:

• 5000 часов во всех режимах;

• 100000 часов в облегчённом режиме.

Таким образом, соединители МРН4-1 являются надежным выбор
