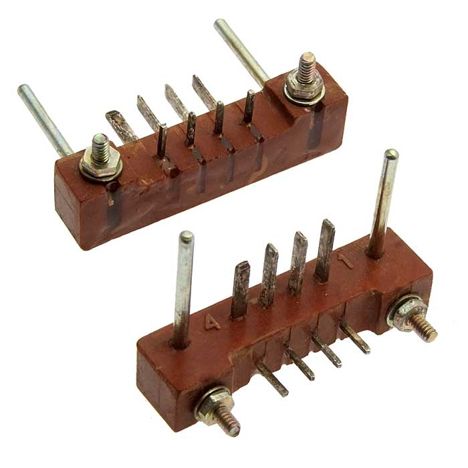

Соединитель МРН4-1 (вилка) представляет собой малогабаритный низкочастотный разъем, предназначенный для печатного и объемного монтажа. Он используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных токах. Максимальное рабочее напряжение для данного соединителя составляет 400 В, а сила тока — до 1 А на контакт.

Основные характеристики

• Тип соединителя : прямоугольный, низкочастотный, малогабаритный.

• Количество контактов : 4 (также доступны варианты с 8, 14, 22, 32 и 44 контактами).

• Метод монтажа : пайка; может быть выполнен как объемный, так и печатный монтаж.

• Климатическое исполнение : по стандарту [В] (для внутреннего монтажа).

Конструкция

Соединитель состоит из двух частей: вилки и розетки. Вилки и розетки могут быть однорядными или двухрядными. Варианты исполнения включают механическое крепление на плату или его отсутствие для некоторых типов.

Технические параметры

• Контактное сопротивление : не более 0,01 Ом.

• Рабочая температура : от -60 до +125 °C.

• Электрическая прочность изоляции : 500 В.

• Гарантийная наработка : 5000 часов в обычных условиях и до 100000 часов в облегченных режимах.

Применение

Соединители МРН4-1 широко используются в радиоэлектронной аппаратуре общего и специального назначения для соединения и разъединения электрических цепей. Они обеспечивают надежное соединение благодаря конструкции с фиксаторами и высокому качеству материалов, таких как золото или серебро для покрытия контактов.

Данные соединители имеют долгий срок хранения — до 12 лет с момента изготовления.
