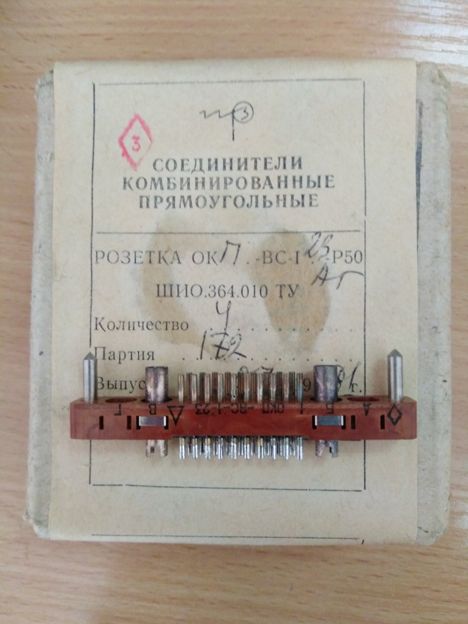

Соединители ОКПп-ВС-1-15(А,Б,Г)/55х9-р50 (92г.) представляют собой низкочастотные комбинированные электрические соединители, предназначенные для использования в различных электрических цепях. Они могут работать как в цепях постоянного и переменного тока, так и в импульсных, с частотой до 3 МГц при напряжении от 10 до 100 В и силе тока от 10 мкА до 1 А. Также они подходят для высокочастотных цепей с частотой до 500 МГц и напряжением до 100 В .

Структура и обозначение

Условное обозначение соединителей включает несколько элементов:

• ОКП - тип соединителя;

• ВС - указывает на использование в объемном монтаже;

• 1 - номер разработки;

• 15 - количество контактов (в данном случае 15);

• 55х9 - размеры корпуса;

• А, Б, Г - обозначения радиочастотных контактов, которые входят в общее число контактов.

Конструкция и характеристики

Соединители имеют следующие ключевые характеристики:

• Климатическое исполнение : УХЛ (для работы в умеренных климатических условиях).

• Материалы : контакты покрыты золотом для повышения надежности соединений.

• Методы монтажа : обжимка и пайка.

• Извлекаемые контакты : что позволяет легко заменять поврежденные элементы.

Механические и электрические параметры

Соединители ОКПп-ВС-1 имеют следующие параметры:

• Рабочее напряжение: до 250 В между НЧ контактами и до 1000 В между РЧ контактами.

• Сопротивление изоляции: не менее 1000 МОм для НЧ частей и 5000 МОм для РЧ частей.

• Температурный диапазон: от -60 до
