Разъемы, вилки, розетки ОНЦ-РГ-09-10-22-Р(каб.гол,пл)
Соединители ОНЦ-РГ-09-10-22-Р(каб.гол,пл)

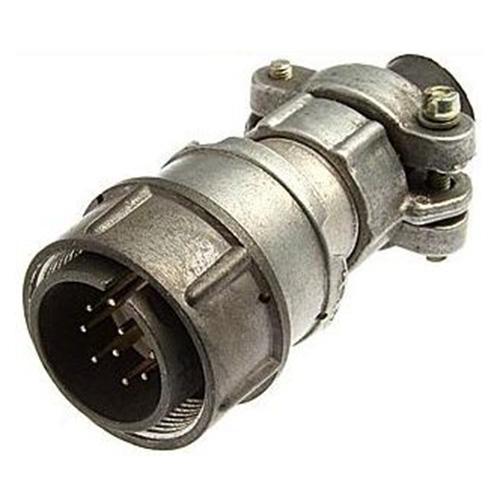

Соединители ОНЦ-РГ-09-10/22 представляют собой цилиндрические низкочастотные разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 500 В. Они состоят из двух частей: вилки (В) и розетки (Р), которые могут быть как блочными (приборными), так и кабельными .
Технические характеристики
Количество контактов : 10.
Условный размер корпуса : 22 мм.
Тип соединения : Резьбовое, с одношпоночной поляризацией корпусов.
Покрытие контактов : Никель.
Конструктивные исполнения
Соединители имеют различные конструктивные исполнения:
Код | Описание |
---|---|
Р1 | Приборная часть без кожуха (патрубка). |
Р2 | Приборная часть неэкранированная с прямым кожухом (патрубком). |
Р3 | <
