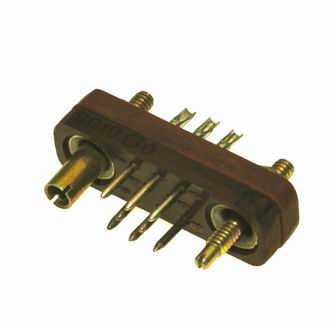

Соединитель РППМ8-15Ш-В представляет собой электрический разъем прямоугольной формы, предназначенный для низкочастотных приложений. Он используется в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Данный соединитель имеет следующие ключевые характеристики:

Основные характеристики

• Тип соединителя : РППМ8 (прямоугольный малогабаритный для печатного монтажа).

• Количество контактов : 15.

• Тип контакта : штырь (вилка).

• Материал контактов : латунь с серебряным покрытием.

• Рабочее напряжение : 150 В.

• Максимальный рабочий ток : 2 А.

• Сопротивление контактов : не более 5 м?.

• Сопротивление изоляции : не менее 5000 M?.

• Рабочий температурный диапазон : от -60 до +85 °C.

• Климатическое исполнение : всеклиматическое (исполнение В) согласно ГОСТ 15150-69.

Конструктивные особенности

Соединитель имеет гиперболоидные контакты, что обеспечивает надежное соединение. Он предназначен для механического монтажа на печатную плату с помощью пайки. Установочные размеры включают расстояние между монтажными отверстиями 47,25 мм и диаметр установочного отверстия 2,7 мм.

Применение

РППМ8-15Ш-В используется в различных электрических устройствах и системах, где требуется надежное соединение для передачи сигналов и питания. Он подходит для применения в условиях высокой влажности и широкого диапазона температур.

Данный соединитель был разработан в СССР и имеет долгий срок службы, что делает его популярным выбором для различных электротехнических решений.
