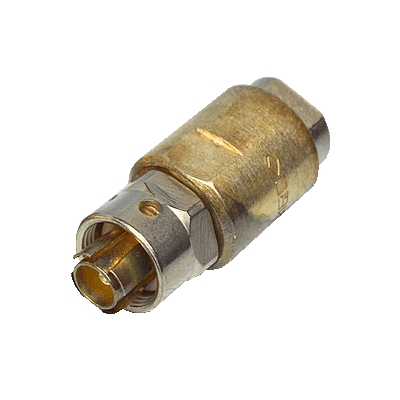

СР-50-815ФВ - это радиочастотный соединитель, который применяется в электрических цепях радиочастотных трактов. Он обеспечивает быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.

Основные характеристики и параметры :

• Предназначен для работы в диапазоне частот до 10000 МГц.

• Тип разъема – розетка.

• Волновое сопротивление – 50 Ом.

• Тип соединения – резьбовое . Размер основного соединения: М12х0,75.

• Материалы контактов – латунь, покрытая серебром.

• Материал изолятора – фторопласт.

• Диапазон рабочих температур: от -60°С до +155°С.

• Габаритные размеры – 18×43,5 мм.

• Масса – 44 г.

• Количество сочленений-расчленений - 500.

• Срок сохраняемости: 15 лет.

Электрические параметры :

• Рабочее напряжение – 500 В.

• Номинальное рабочее напряжение (амплитудное) в нормальных условиях - от 250 В до 350 В.

• Сопротивление изоляции между элементами соединителя СР-50-815ФВ в нормальных условиях - 1000 МОм.

• Переходное сопротивление контактов - 0,01 Ом.

Условия эксплуатации :

• Диапазон рабочей температуры - от -60° С до +155° С.

• Относительная влажность воздуха при температуре +40° С - 98%.

• Пониженное атмосферное давление - до 5 мм рт. ст.

• Вибропрочность и виброустойчивость приборов с ускорением 300 м/с2 колеблется в диапазоне частот от 5 Гц до 5000 Гц.

• Выдерживает механические удары одиночного действия с ускорением не более 5000 м/с2, многократного действия с ускорением не более 1500 м/с2, и линейные нагрузки не более 5000 м/с2.

Дополнительная информация :

• Предназначены для соединения и разъединения электрических цепей радиочастотных трактов (кабелей, узлов и блоков) в аппаратуре общего и специального назначения.

• Соединители устойчивы к воздействию спецфакторов.

• Розетки кабельные прямые, коаксиальные, негерметичные, радиочастотные, для объёмного монтажа резьбового сочленения.

• Марка присоединяемого кабеля: РК50-4-11.

• Всеклиматическое исполнение.

• Розетка, кабельная, прямая.
