Внимание! Внешний вид товара может отличаться от фотографий на сайте, уточняйте у менеджера.

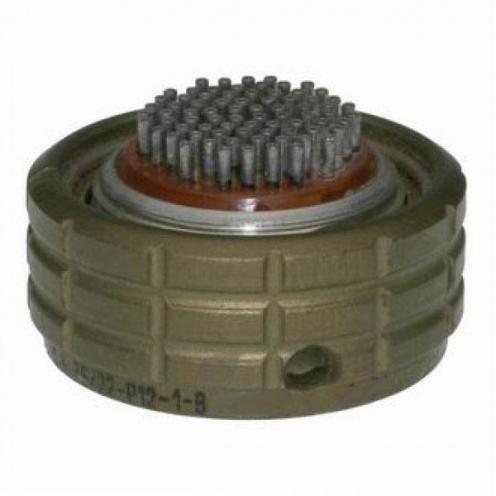

ОНЦ-БМ-1-76/22-В1-2-В

Соединитель ОНЦ-БМ-1-76/22-В1-2-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа в электрических цепях. Он используется в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики

Тип соединителя : цилиндрический, низкочастотный, быстроразъёмный.
Количество контактов : 76.
Максимальная токовая нагрузка : от 18 А до 71 А в зависимости от конфигурации; на одиночный контакт — до 3 А.
Максимальное рабочее напряжение : 150 В (амплитудное значение).
Сопротивление контактов : не более 10 мОм.
Сопротивление изоляции : не менее 5000 МОм.
Климатическое исполнение : всеклиматическое, что позволяет использовать соединитель в различных условиях окружающей среды.

Конструкция

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Вилка изготавливается без кожуха, а розетка имеет прямой пластиковый кожух. Это обеспечивает надежность соединения и защиту от внешних факторов.

Поляризация и монтаж

Соединитель обладает многошпоночной поляризацией корпуса, что предотвращает неправильное соединение. Способ монтажа — объемный, с использованием пайки. Это позволяет обеспечить надежное и долговечное соединение.

Применение

ОНЦ-БМ-1-76/22-В1-2-В широко используется в различных электро-, радио- и контрольно-измерительных приборах, что делает его универсальным решением для множества приложений в области электроники.Таким образом, соединитель ОНЦ-БМ-1-76/22-В1-2-В является надежным и эффективным элементом для подключения в сложных электрических системах.

Соединитель рсг50тв (вил. с кож.) (89г.) ос

Соединитель РСГ50ТВ (вилка с кожухом) представляет собой цилиндрический низкочастотный приборный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц), а также для импульсных токов. Он используется в различных приложениях, включая радиоэлектронную аппаратуру.

Технические характеристики

Основные параметры

Количество контактов : 50
Рабочая токовая нагрузка на контакт : 1,5 А
Максимальная токовая нагрузка на одиночный контакт : 4 А
Суммарная нагрузка на соединитель : 75 А
Максимальное рабочее напряжение : 200 В
Сопротивление изоляции : не менее 1000 МОм
Сопротивление контактов : не более 5 мОм
Диаметр контактов : 1 мм

Условия эксплуатации

Температура окружающей среды : от -60 °C до +85 °C
Число сочленений-расчленений : до 250
Минимальная наработка : 1000 часов
Минимальный срок сохраняемости : 15 лет

Механические характеристики

Тип соединения : резьбовое или врубное
Поляризация корпуса : одношпоночная
Покрытие контактов : серебро

Конструктивные особенности

Соединитель может быть выполнен как в герметичном, так и в негерметичном исполнении. Вилки изготавливаются с металлическим или пластмассовым кожухом. Сочленение осуществляется с помощью резьбы или врубного метода, что позволяет обеспечить надежное соединение. Соединители РСГ50ТВ предназначены для внутреннего монтажа и могут использоваться

Цена:

859 руб

Под заказ

В наличии: 900 шт.

Характеристики, заводская упаковка, паспорт, расшифровка, маркировка ОНЦ-БМ-1-76/22-В1-2-В (Разъемы, вилки, розетки). Купить оптом и в розницу с доставкой.

Год выпуска:

86г

Категория: Разъемы, вилки, розетки
