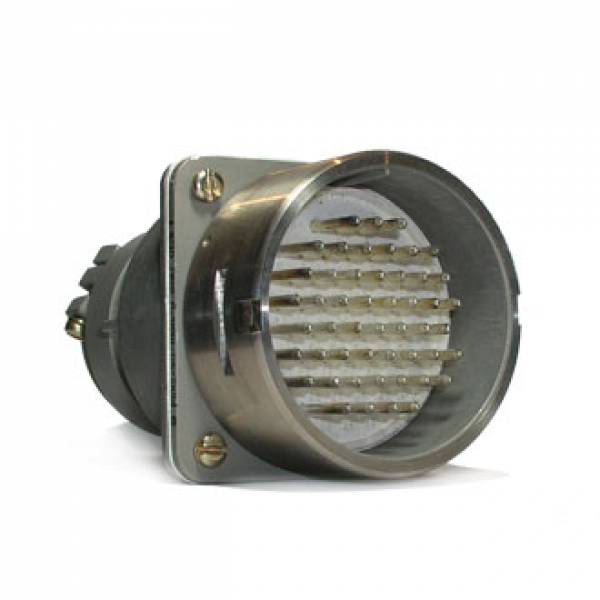

Соединитель РШАВКП-20-3 представляет собой 20-контактную вилку в кабельном прямом корпусе. Он предназначен для использования в электрических цепях с постоянным, переменным (частотой до 3 МГц) и импульсным током.

Технические характеристики:

• Количество контактов : 20.

• Шаг контактов в ряду : 5,5 мм.

• Шаг между рядами : 13 мм.

• Максимальное рабочее напряжение : не более 700 В (в некоторых источниках указано до 600 В).

• Рабочий ток на каждый контакт : до 6 А, общая нагрузка на соединитель — до 120 А.

• Сопротивление контакта : не более 10 мОм.

• Сопротивление изоляции : не менее 5000 МОм при нормальных климатических условиях.

• Электрическая прочность изоляции : не менее 2100 В.

Условия эксплуатации:

Соединители могут работать при температуре от -60°C до +85°C и относительной влажности воздуха при +35°C — до 98%. Они также выдерживают синусоидальную вибрацию с частотой от 1 Гц до 200 Гц и ускорением около нескольких g (точные значения могут варьироваться).

Климатическое исполнение:

Умеренный и холодный климат (УХЛ), всеклиматическое исполнение (В).

Применение:

Используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Соединители без корпуса предназначены для внутреннего монтажа, а с корпусом — для наружного .

Масса соединителя может составлять около или чуть ниже указанных значений: с заглушкой — примерно или чуть ниже160 граммов, без заглушки — примерно или чуть ниже140 граммов .
