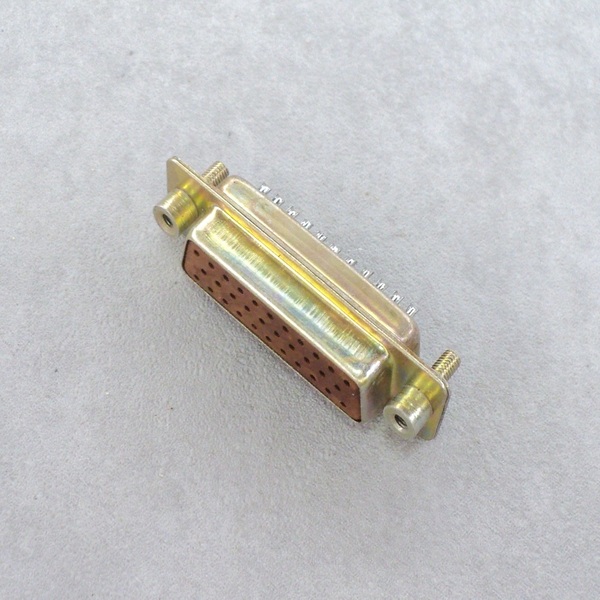

РП15-32ГФ

Соединитель РП15-32ГФ представляет собой комбинированный низкочастотный и высокочастотный разъем, предназначенный для применения в электрических цепях. Он используется в различных электронных устройствах специального назначения, обеспечивая надежное соединение и разъединение проводов.

Основные характеристики

Тип соединителя : комбинированный, прямоугольный.
Количество контактов : 32.
Рабочие параметры :
- Низкочастотные цепи: постоянный, переменный и импульсный токи до 400 В и частотой до 3 МГц.
- Высокочастотные цепи: частота до 10 МГц при напряжении до 100 В.
Конструктивное исполнение :
- Врубной тип: состоит из приборной вилки и приборной розетки.
- Винтовой замок: включает кабельную вилку и приборную розетку.

Условия эксплуатации

Соединитель РП15-32ГФ предназначен для работы в разнообразных климатических условиях и может функционировать при температуре от -60°C до +125°C. Он также устойчив к механическим воздействиям, включая:

Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц с ускорением до 500 м/с?.
Механический удар : одиночного действия до 10000 м/с? и многократного действия до 1500 м/с?.

Технические параметры

Сопротивление н.ч. контактов : не более 5 мОм.
Сопротивление в.ч. контактов : не более 10 мОм.
Сопротивление изоляции : не менее 5000 МОм.
Рабочий ток на контакт : не более 5 А.
Количество разъемов : до 500 разъединений.
Срок службы : минимум 10,000 часов.

Структура обозначения

Обозначение РП15-32ГФ расшифровывается следующим образом:

РП - тип соединителя;
15 - порядковый номер разработки;
32 - количество контактов;
Г - обозначает часть соединителя (вилка или розетка);
Ф - наличие фиксатора для розетки (Ф - присутствует);
К - наличие кожуха для вилки (К - присутствует).

Соединители РП15-32ГФ обеспечивают высокую надежность и долговечность, что делает их подходящими для использования в различных промышленных и специализированных приложениях.

Микросхемы КР1531ЛЕ1

Микросхема КР1531ЛЕ1 — это микроминиатюрное электронное устройство, содержащее четыре элемента логической схемы 2ИЛИ-НЕ повышенного быстродействия структуры ТТЛШ (Транзисторно-транзисторная логика шоттки). Она совместима с другими интегральными схемами стандартной ТТЛ логики по входным и выходным уровням сигналов .

Основные характеристики

Входной ток : не более 0,6 мА для низкого уровня и 20 мкА для высокого уровня .
Ток потребления : не более 13 мА при низком уровне и 5,6 мА при высоком уровне .
Время задержки распространения : около 4,3 нс при включении и 5,5 нс при выключении .
Выходное напряжение : не более 0,5 В для низкого уровня и не менее 2,7 В для высокого уровня .
Корпус : DIP14 из пластмассы с габаритными размерами L W H = 18х9 мм и высотой корпуса около 3,5 мм. Длина выводов составляет примерно 5 мм .

Применение

Микросхемы КР1531ЛЕ1 широко используются в различных электро-, радио-, контрольно-измерительных приборах благодаря их функциональности как логических элементов в цифровых устройствах автоматики или компьютерных системах .

Производитель

Эти микросхемы производились на предприятии ПО Гамма в городе Запорожье. Они выпускались начиная с начала девяностых годов прошлого века под техническими условиями бКО.348.767-01 ТУ .

Цена:

39 руб

Под заказ

В наличии: 900 шт.
