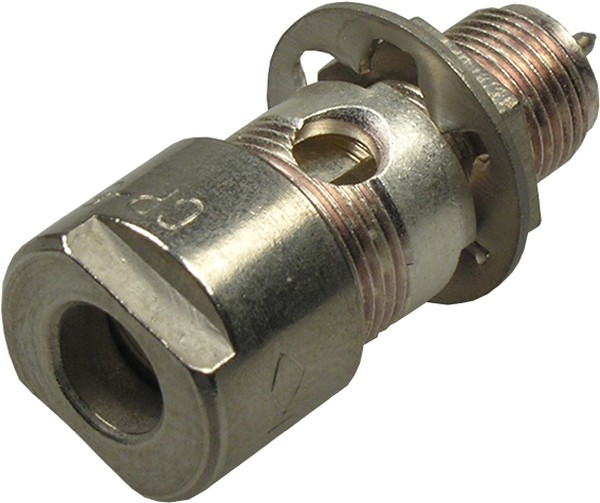

Соединитель СР-50-281ФВ — это радиочастотный коаксиальный соединитель, используемый для соединения и разъединения электрических цепей в радиочастотных трактах, например, для соединения кабелей, узлов и блоков в электронной аппаратуре общего и специального назначения. Он обеспечивает надежное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации .

Основные характеристики и параметры :

• Предназначен для работы в диапазоне частот до 9,5 ГГц. Некоторые источники указывают до 10 ГГц.

• Волновое сопротивление составляет 50 Ом.

• Тип соединения — резьбовое. Виды сочленения соединителей с номерами с 101 по 500 имеют резьбовое соединение. Размер основного соединения M6х0,5.

• Рабочее напряжение в нормальных условиях — 350 В. Другие источники указывают 500 В.

• Сопротивление контактов «штырь–гнездо» и «корпус–корпус» — не более 0,01 Ом.

• Сопротивление изоляции между элементами соединителя СР-50-281ФВ: в нормальных условиях - 1000 МОм; при температуре от +85º С до +200º С - 500 МОм; при влажности 98% и температуре +40º С - 100 МОм.

• Материал корпуса — латунь с посеребрением.

• Материал контакта — бронза с посеребрением.

• Материал диэлектрика — фторопласт.

• Диапазон рабочих температур — от -60°С до +155°С.

• Выдерживает повышенную относительную влажность воздуха до 98% при +35°С.

• Габаритные размеры — 11×24,3 мм.

• Масса соединителя — 6,5 г.

• Количество сочленений-расчленений: 500.

• Срок сохраняемости: 15 лет.

• Вибропрочность и виброустойчивость при ускорении 300 м/с2 в диапазоне частот от 5 Гц до 5000 Гц.

• Соединители устойчивы к воздействию спецфакторов, грибоустойчивы, устойчивы к морскому туману и солнечной ради
