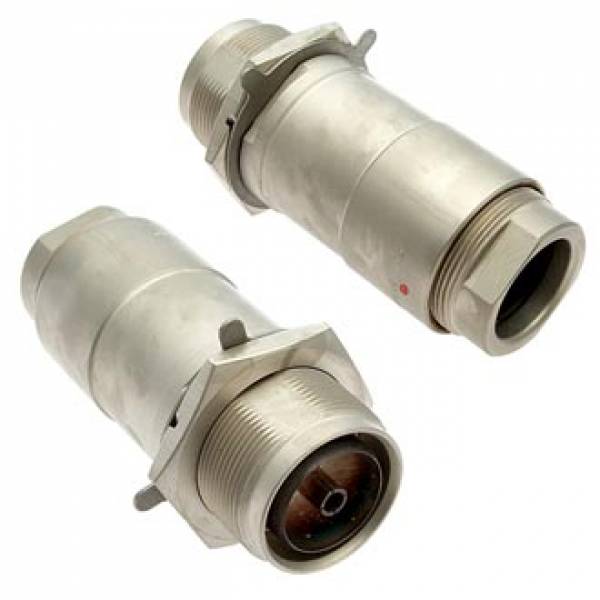

Соединитель СР-75-200ФВ представляет собой приборно-кабельную розетку, предназначенную для использования в электрических цепях радиочастотных трактов. Он обеспечивает надежное соединение для передачи высокочастотных сигналов и подходит для работы в условиях повышенной вибрации.

Основные характеристики :

• Тип соединения : резьбовое.

• Волновое сопротивление : 75 Ом.

• Диапазон частот : от 0 до 10 ГГц, с предельной частотой до 5000 МГц .

• Рабочее напряжение : 500 В (в нормальных условиях) или до 2000 В в зависимости от исполнения .

• Переходное сопротивление контактов : 0,01 Ом.

• Габаритные размеры : 114 × 58 мм.

• Температурный диапазон эксплуатации : от -60 °C до +155 °C для соединителей с фторопластовой изоляцией и от -60 °C до +85 °C для полиэтиленовой изоляции .

• Срок службы : минимальный срок сохраняемости составляет 15 лет .

Структура обозначения :

Обозначение СР-75-200ФВ расшифровывается следующим образом:

• СР — соединитель радиочастотный.

• 75 — величина волнового сопротивления в Омах.

• 200 — порядковый номер разработки.

• Ф или П — материал изоляции (фторопласт или полиэтилен).

• В — всеклиматическое исполнение по ГОСТ В 20.39.404-81 .

Соединители СР-75-200ФВ применяются в аппаратуре общего и специального назначения, обеспечивая быстрое и надежное соединение для передачи сигналов. Они также устойчивы к воздействию различных климатических факторов и могут использоваться в условиях высокой в
